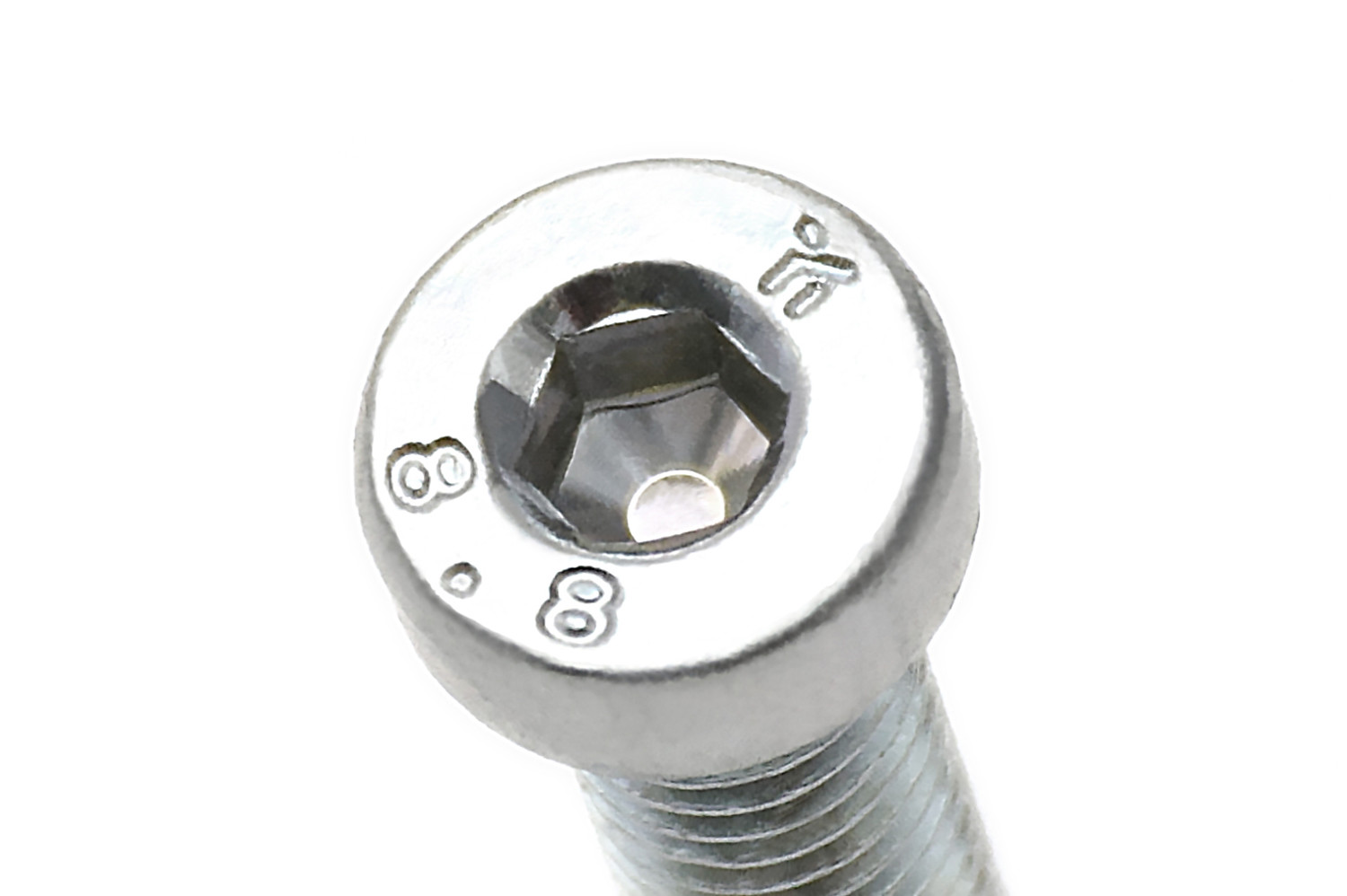

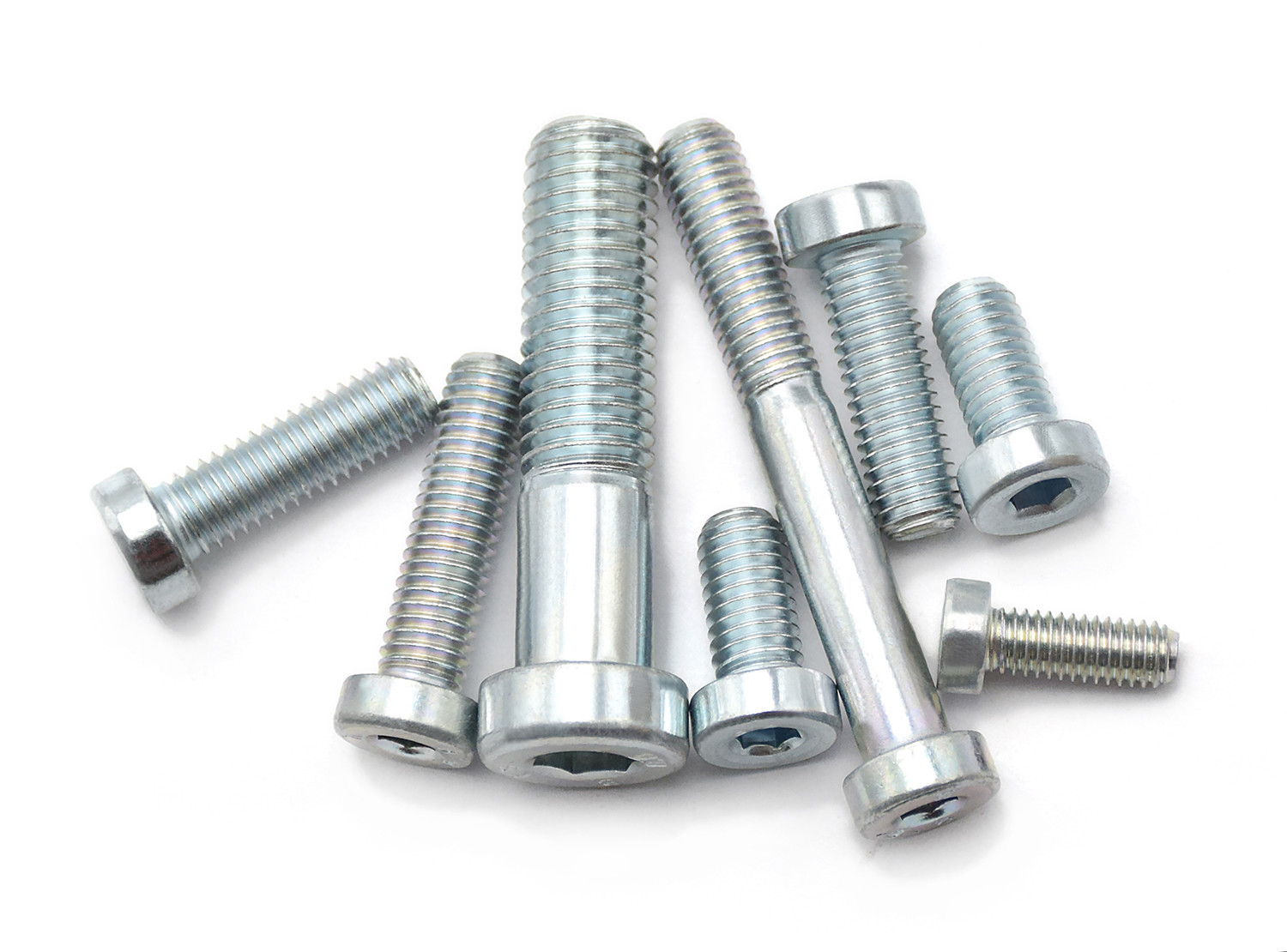

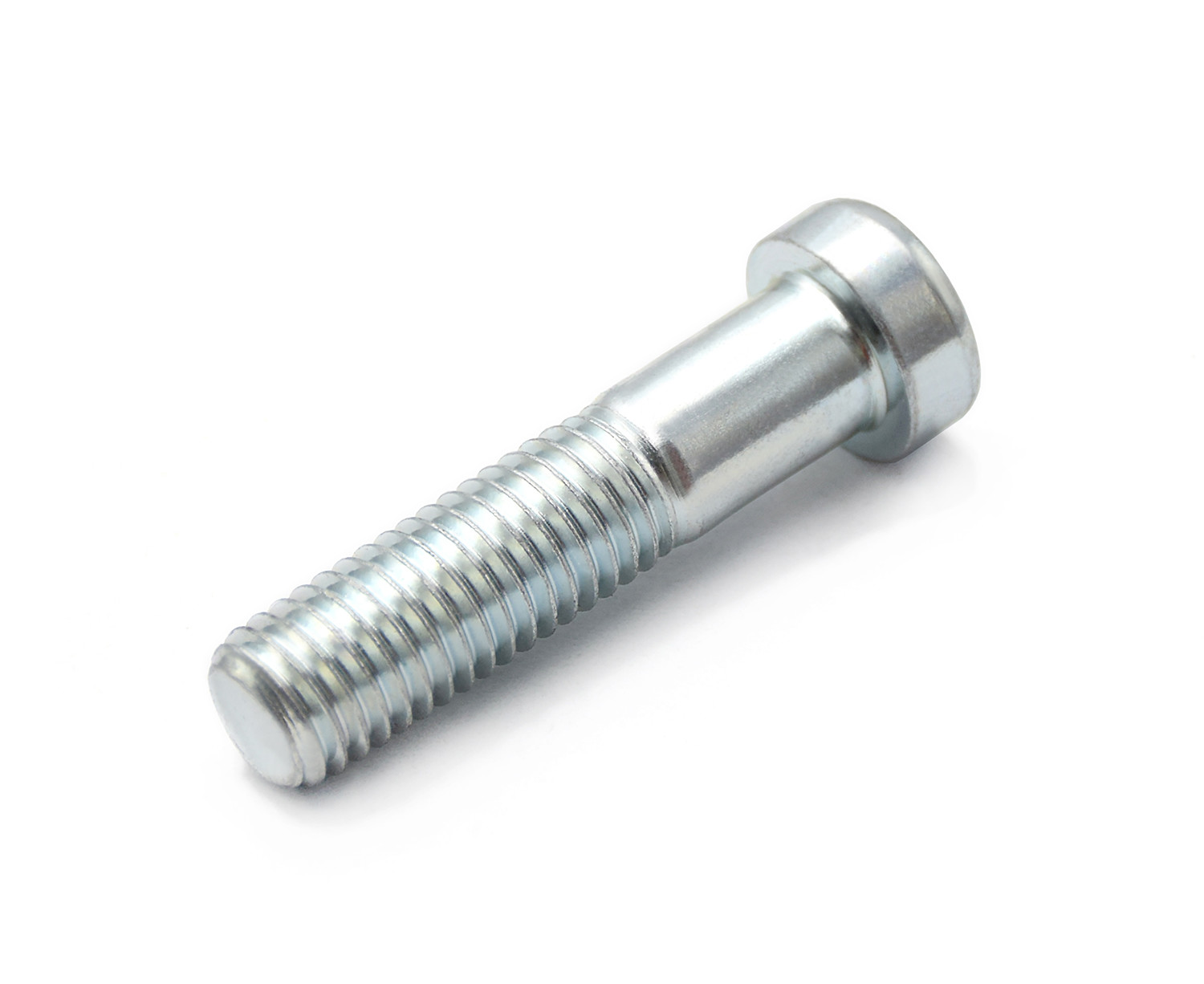

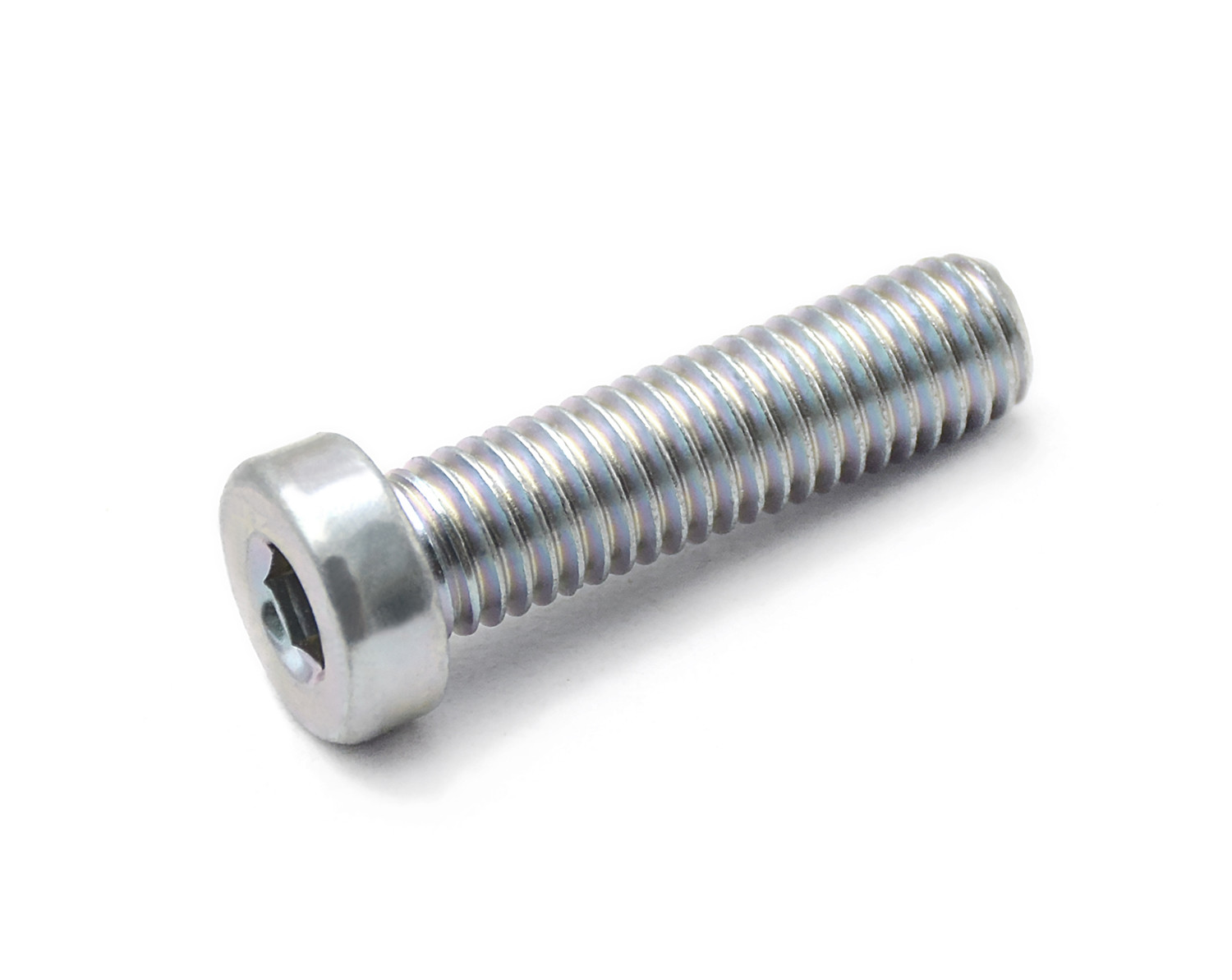

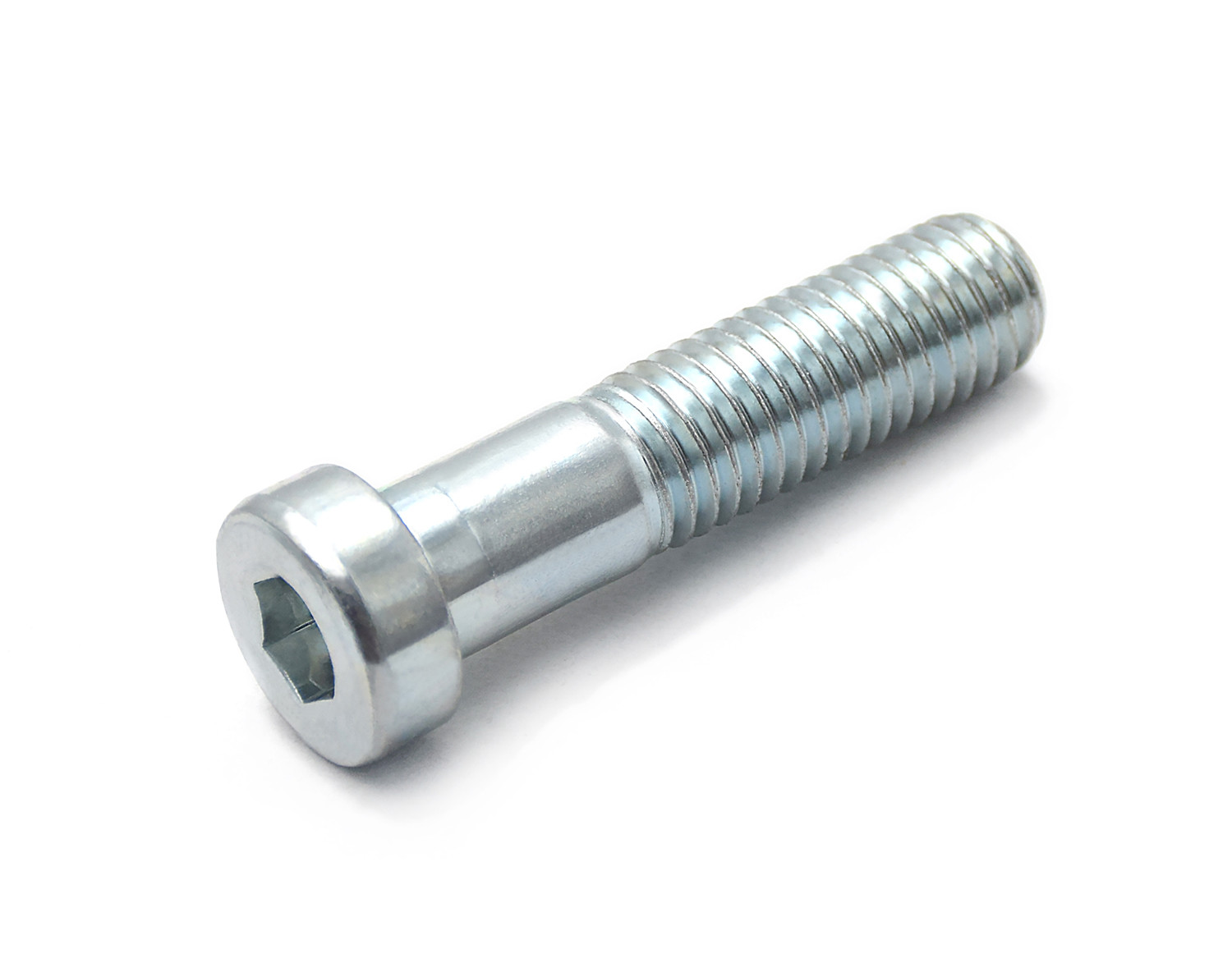

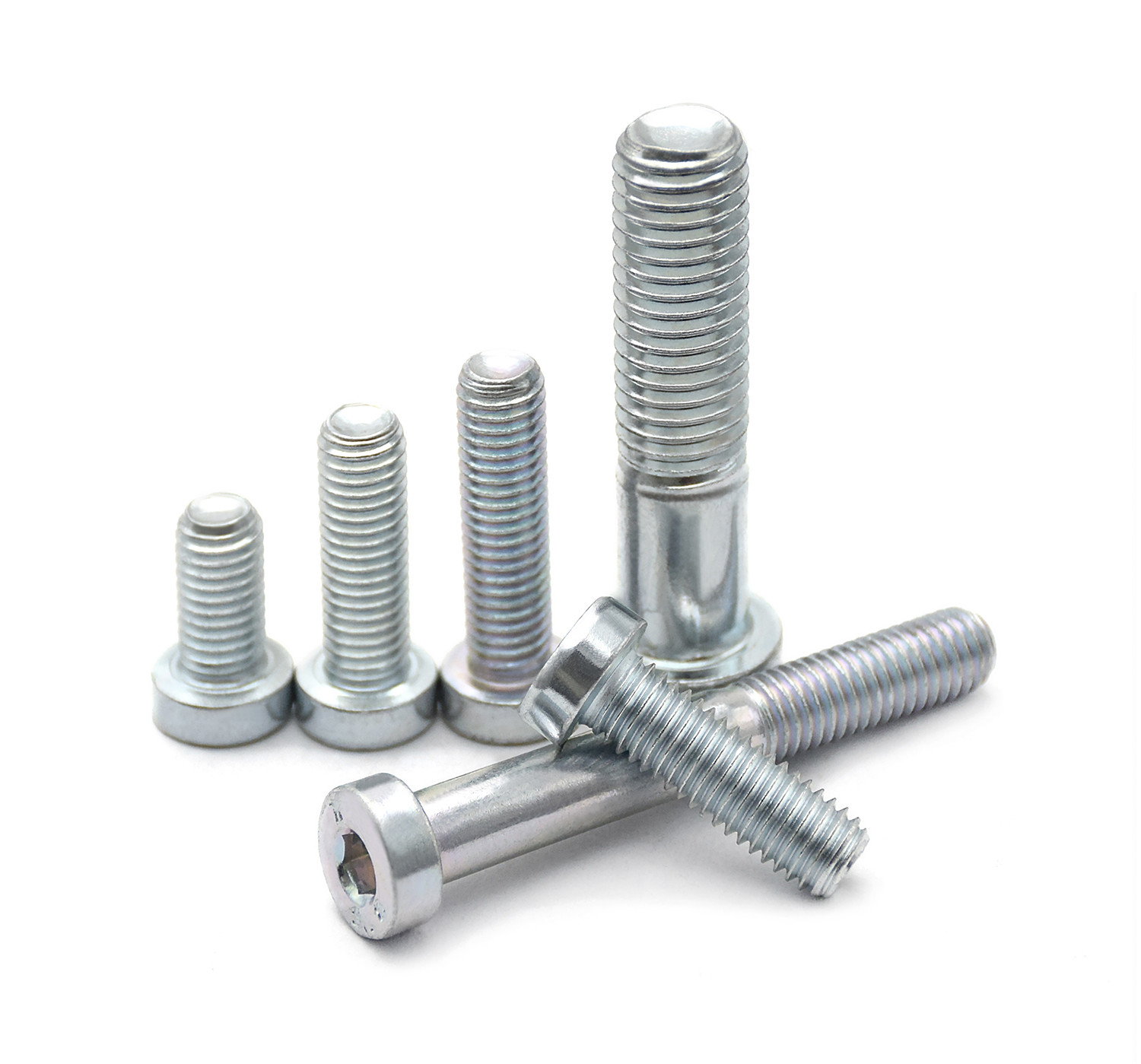

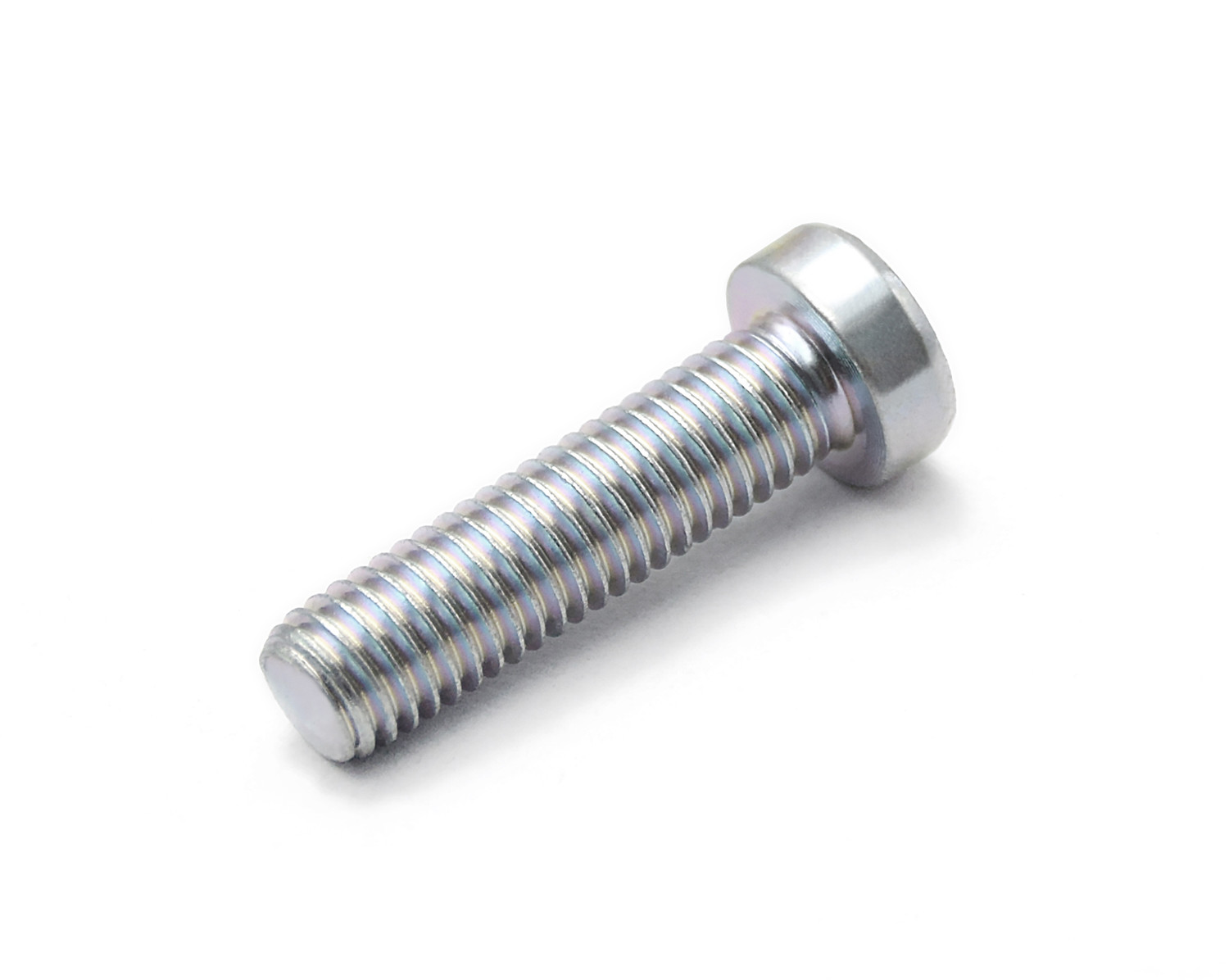

DIN 7984 Alt başlı tam / yarı ipli altıgonlu soket başlığı başlığı vidaları
| Menşe yeri | JIANG SU PROVINCESİ ÇIN |
|---|---|
| Marka adı | YingYan |
| Sertifika | ISO9000 |
| Model numarası | M8-M20 |
| Min sipariş miktarı | 1000 adet |
| Fiyat | negotiable |
| Ambalaj bilgileri | Küçük Kutular, Plastik Poşetler, Kartonlarda Dökme, |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Adı | Alçak Başlı Altıgen Soket Başlı Kapak Vidaları | Standart | GB/DIN/ASME/EN/ISO vb. |
|---|---|---|---|
| Yüzey işlemi | siyah, çinko kaplama, Dacromet | Renk | Siyah, Beyaz-Mavi, Sarı |
| Malzeme | Karbon Çelik 10B21 | Sınıf | 8.8,10.9 |
| Boyut | gereksinimlerinize göre | Uzunluk | gereksinimlerinize göre |
| Vurgulamak | DIN 7984 Soket Başlığı Vuruşları,Yarı ipli soket başlık vidaları,Tam iğneli altıgen soket vida |
||
Ürün Açıklaması
DIN 7984 Alt başlı alt başlı tam/yarı ipli karbonlu çelik 10B21 Grade8.8 10.9
İsim ve amaç:
Silindirli kafa altılık kafa vidaları, genellikle bardak kafa vidaları olarak bilinir, bu ve altılık kafa vidaları, bağlayıcı endüstrisinde en yaygın kafa türüdür.Neden resmen vida diyorlar ve çilingir değil?Basit bir açıklama, çilingirin genelde fındıkla birlikte kullanılması gerektiğidir.ve vida genel olarak fındıkla birlikte kullanılmak zorunda değildir, ancak kendi kendine vurulabilir veya doğrudan gövdenin iç ipliğine monte edilir.
Genel olarak kullanılan sınıflar ve malzemeler:
Karbon çelik hex vidalarının ortak sınıfları 4'tür.8, 8.8, 10.912.9, vb. ve her sınıfın malzemeleri düşük karbonlu çelik, orta karbonlu çelik, alaşımlı çeliktir.
Paslanmaz çelik altılik vida yaygın olarak kullanılan sınıflar -50, -70, -80 vb., yaygın olarak kullanılan malzemeler 304, 316, 316L vb.
Mekanik performans kabul kriterleri:
Silindirik başlı altı açılı soket vidalarının germe dayanıklılığı, sertliği ve garanti gerginliği gibi mekanik özellikleri için kabul standardı
ISO 898-1'e göre karbon çelik
Paslanmaz çelik presleri ISO3506-1Demiri olmayan metaller için ISO8839 basın
Yüzey işleme:
Siyah, beyaz çinko, mavi ve beyaz çinko, renkli çinko, fosfatlama, dakromet, mekanik galvanize, sıcak daldırma galvanize vb.
DIN7984
| İp boyutu d |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | |
| P | Çıkış | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| b | L≤125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| 125 < L ≤ 200 | / | / | / | / | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
| L>200 | / | / | / | / | / | / | / | / | 57 | 61 | 65 | 69 | 73 | |
| dk | Max=Nominel boyut | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
| dakikası | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | |
| ds | Max=Nominel boyut | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| dakikası | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
| k | Max=Nominel boyut | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| dakikası | 1.86 | 2.66 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 8.78 | 9.78 | 10.73 | 11.73 | 12.73 | |
| s | İsimsel Boyut | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 12 | 14 | 14 | 17 |
| En fazla | 2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 7.175 | 8.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | 17.23 | |
| dakikası | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 7.025 | 8.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | 17.05 | |
| t | İsimsel Boyut | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.3 | 5.5 | 6.5 | 7.5 | 8 | 8 |
| En fazla | 1.62 | 2.42 | 2.82 | 3.12 | 3.95 | 4.65 | 5.15 | 5.45 | 5.65 | 6.68 | 7.68 | 8.18 | 8.18 | |
| dakikası | 1.38 | 2.18 | 2.58 | 2.88 | 3.65 | 4.35 | 4.85 | 5.15 | 5.35 | 6.32 | 7.32 | 7.82 | 7.82 | |
| e | dakikası | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 8.01 | 9.15 | 11.43 | 13.72 | 13.72 | 16 | 16 | 19.44 |
