DIN931-1 EN ISO4014 Sınıf 8.8 10.9

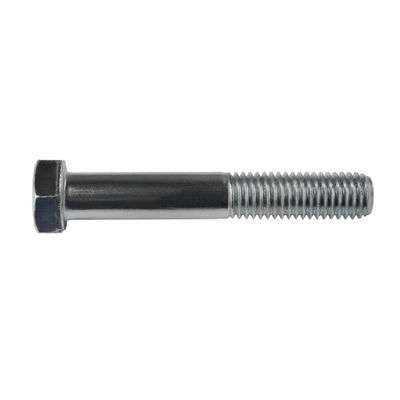

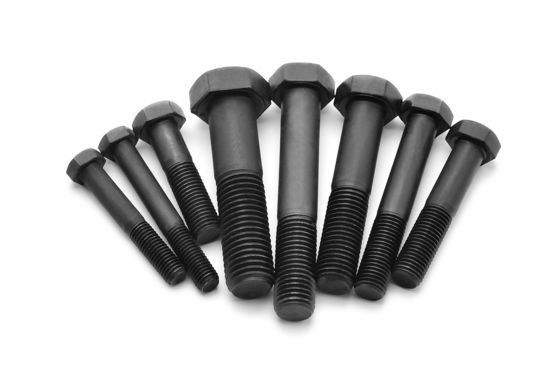

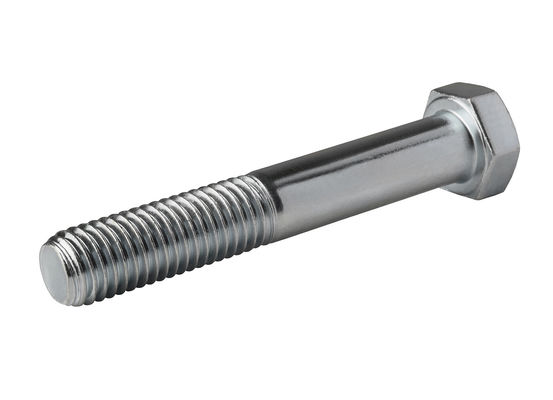

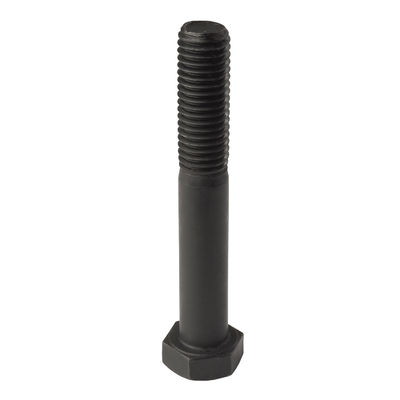

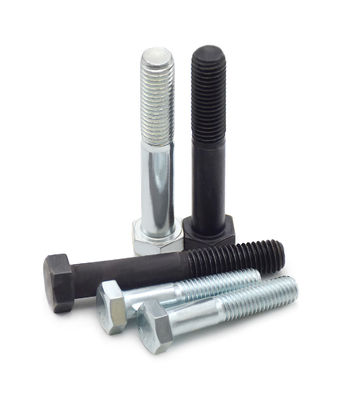

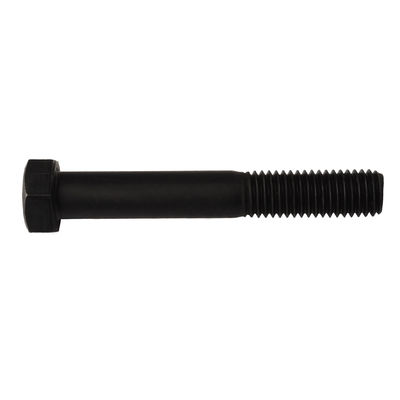

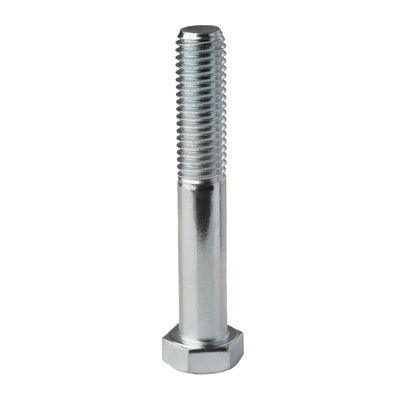

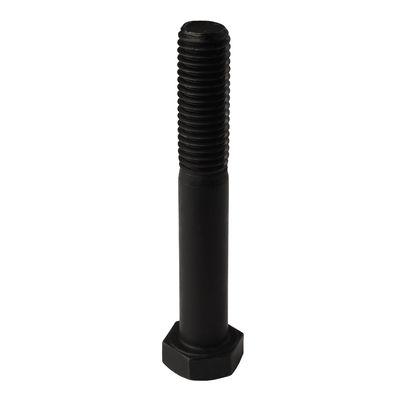

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
Menşe yeri JIANG SU PROVINCESİ ÇIN
Marka adı YingYan
Sertifika ISO9000
Model numarası M5-M42
Min sipariş miktarı 1000 adet
Fiyat negotiable
Ambalaj bilgileri Küçük Kutular, Plastik Poşetler, Kartonlarda Dökme,

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı A ve B sınıfı altıgen baş bultları, kısmen kalıplı Standart GB/DIN/ASME/EN/ISO vb.
Malzemeler paslanmaz çelik/karbon çeliği kafa tipi Altıgen Kafa
Yüzey işlemi cilalı, galvanizli, siyah Sınıf 8.8/ 10.9
Renk Beyaz-mavi, sarı, siyah, düz
Vurgulamak

Hex Başlı Endüstriyel Bolt

,

Sınıf 8.8 Endüstriyel Bolt

,

DIN931-1 Hex Baş Bolt
Mesaj bırakın
Ürün Açıklaması

DIN931-1 EN ISO4014 Altıgen Baş Çubukları Sınıfları A ve B Kısmen Filmiş Sınıf8.8 10.9



 DIN931-1 EN ISO4014 Sınıf 8.8 10.9 0

İp boyutu M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P İpleme Hızı 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b Hakem. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
c dakikası 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
En fazla 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da) En fazla 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds Max=Nominel boyut 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
dakikası A sınıfı 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
B sınıfı - - - - - - - - - - - -
dw dakikası A sınıfı 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
B sınıfı - - - - - - - - - - - -
e dakikası A sınıfı 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
B sınıfı - - - - - - - - - - - -
k İsimsel Boyut 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
A sınıfı dakikası 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
En fazla 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
B sınıfı dakikası - - - - - - - - - - - -
En fazla - - - - - - - - - - - -
k1 dakikası 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r dakikası 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s Max=Nominel boyut 3.2 4 5 5.5 6 7 8 10 11 13 17 19
dakikası A sınıfı 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
B sınıfı - - - - - - - - - - - -
Filmin uzunluğu b     - - - - - - - - - - - -
İp boyutu (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P İpleme Hızı 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b Hakem. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
c dakikası 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
En fazla 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da) En fazla 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds Max=Nominel boyut 14 16 18 20 22 24 27 30 33 36 39
dakikası A sınıfı 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
B sınıfı - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw dakikası A sınıfı 20.5 22.5 25.3 28.2 30 33.6 - - - - -
B sınıfı - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e dakikası A sınıfı 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
B sınıfı - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k İsimsel Boyut 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
A sınıfı dakikası 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
En fazla 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
B sınıfı dakikası - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
En fazla - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 dakikası 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r dakikası 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s Max=Nominel boyut 22 24 27 30 32 36 41 46 50 55 60
dakikası A sınıfı 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
B sınıfı - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Filmin uzunluğu b     - - - - - - - - - - -





Spesifikasyon



DIN931 Kısmi İpli Altıgen Baş Çubukları, Alman Standartlaşma Enstitüsü olan Deutsches Institut für Normung (DIN) tarafından belirlenen teknik özelliklere uyan çubuklardır.Bu cıvatalar birkaç önemli özelliği ve avantajı sergiler., onları çeşitli mühendislik uygulamalarına uygun hale getiriyor.

Yapısal özellikler:

  • Uluslararası standartlara uygun olan altıgen çubuk başı tasarımı, yüksek çok yönlülüğü sağlar ve bu nedenle kolay montaj vekaldırmaAnahtar gibi aletleri kullanmak.
  • Yarısı.ipliktasarımSadece sapının bir kısmında iplik olan bir vida.Bu tasarım, vida bir bileşenden geçmesi ve karşı tarafta bir fındıkla sıkıca sıkıştırılması gereken uygulamalar için özellikle uygundur.

Standartlaştırma ve Özellikler:

  • DIN931 Standartı: DIN931 standardına uygun olan vidalar, boyutlar, malzemeler ve performans açısından tutarlılık ve güvenilirliği sağlar.
  • Boyut aralığı: Çeşitli mühendislik ihtiyaçlarını karşılayan M1.6mm'den M64mm'ye kadar geniş bir yelpazede iplik boyutlarında ve L12mm'den L500mm'ye kadar sap uzunluklarında mevcuttur.

Malzemeler ve Performans:

  • Malzeme Gereksinimleri: DIN931 altıgen baş bultları genellikle karbon çelik, alaşımlı çelik veya paslanmaz çelik gibi yüksek dayanıklı malzemelerden yapılır.Bu malzemeler mükemmel mekanik özelliklere sahiptir., korozyon direnci ve dayanıklılık.
  • Performans Sınıfları: Malzeme ve boyutlara bağlı olarak, vidalar çelik vidalar için 8.8 ve 10.9 ve paslanmaz çelik vidalar için A2-70 ve A4-70 gibi çeşitli performans sınıflarına sahiptir.

Uygulama Alanları:

  • DIN931 kısmi ipli altıgen baş bultları, makine, otomotiv, gemi yapımı ve inşaat da dahil olmak üzere çeşitli endüstrilerde uygulanmaktadır.Yapısal bileşenleri sabitlemek için kullanılırlar., boru bağlama, ekipman kurma ve diğer amaçlar, güvenli ve güvenilir bağlantılar sağlamak.

Avantajları:

  • Kolay Montaj ve Çıkarma: Altıgen kafa tasarımı, araçları kullanarak verimli dönüşü kolaylaştırır ve iş verimliliğini artırır.
  • Esneklik: Kısmi iplik tasarımı, farklı bağlantı senaryolarında esneklik sağlar.

Güvenilirlik ve Dayanıklılık: Yüksek dayanıklı malzemelerin kullanımı ve DIN931 standartlarına uymak, vidaların güvenilirliğini ve dayanıklılığını sağlar ve çeşitli mühendislik uygulamalarının taleplerini karşılar.
