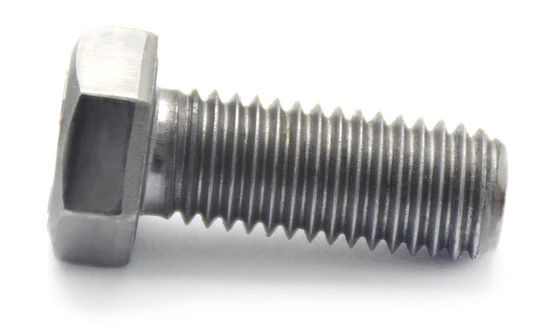

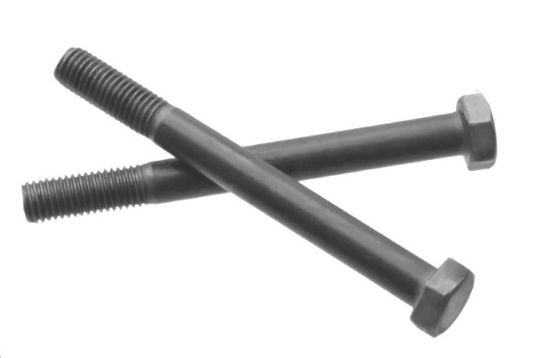

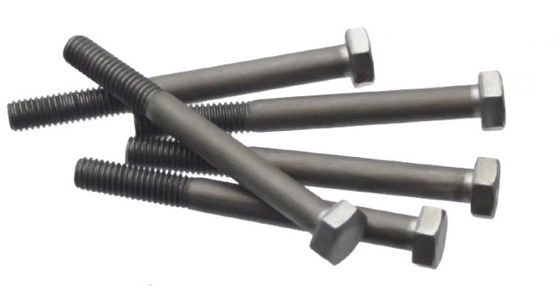

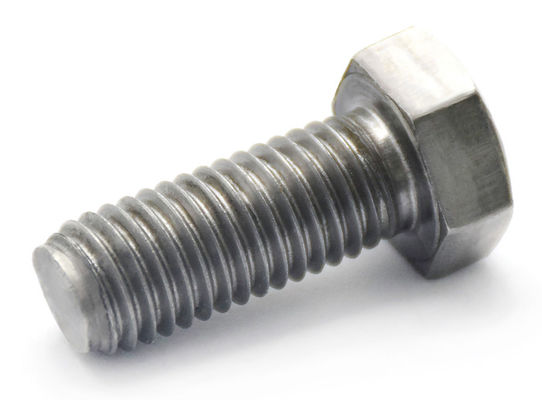

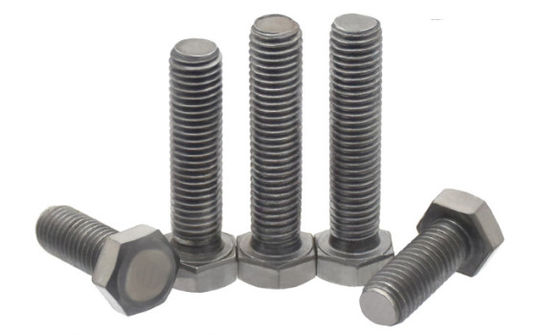

DIN961 EN ISO8676'nın altını kesmek için tam / yarı iplik düz karbon çelik altıgen baş bultları

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Menşe yeri JIANG SU PROVINCESİ ÇIN
Marka adı YingYan
Sertifika ISO9000
Model numarası M10-M20
Min sipariş miktarı 1000 adet
Fiyat negotiable
Ambalaj bilgileri Küçük Kutular, Plastik Poşetler, Kartonlarda Dökme,

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı İnce adımlı dişli altıgen başlı cıvatalar Standart GB/DIN/ASME/EN/ISO vb.
Malzemeler Karbon çeliğiQ195,35K; yüzey işleme Düz, Parlatma
Sınıf 4,8/8,8/ 10,9 Boyut M10-M20/Gereksinimlerinize göre
Uzunluk 18mm-55mm/Gereksinimlerinize göre
Vurgulamak

Karbon çelik altıgen baş bultları

,

Basit altıgen baş bultları

,

Yarım iplik altıli baş boğazları
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Mesaj bırakın
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Ürün Açıklaması

DIN961 EN ISO8676 Tam/Yarı iplikli Karbon Çelik Altyazılı Altyazılı Altyazılı Baş Boulları.8,6.8,8.8 Basit



DIN961 EN ISO8676'nın altını kesmek için tam / yarı iplik düz karbon çelik altıgen baş bultları 0

Filtreler M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Çıkış İnce iplik-1 1 1 1.5 1.5 1.5 2 1.5 2 2
İnce iplik-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) En fazla 3 3.75 4.5 4.5 4.5 6 6 6 6
c dakikası 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
En fazla 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Da En fazla 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. A sınıfı dakikası 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
B sınıfı dakikası 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e A sınıfı dakikası 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
B sınıfı dakikası 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k İsimsel Boyut 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
A sınıfı dakikası 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
En fazla 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
B sınıfı dakikası 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
En fazla 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 dakikası 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r dakikası 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s Max=Nominel boyut 13 17 19 22 24 27 30 32 36
A sınıfı dakikası 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
B sınıfı dakikası 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
1000 çelik ürünü başına ağırlık ((≈ kg)       - - - - - - - - -
Filtreler M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Çıkış İnce iplik-1 2 2 2 3 3 3 3 3 3
İnce iplik-2 - - - - - - - - -
a) En fazla 6 6 6 9 9 9 9 9 9
c dakikası 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
En fazla 0.8 0.8 0.8 0.8 1 1 1 1 1
Da En fazla 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. A sınıfı dakikası - - - - - - - - -
B sınıfı dakikası 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e A sınıfı dakikası - - - - - - - - -
B sınıfı dakikası 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k İsimsel Boyut 17 18.7 21 22.5 25 26 28 30 33
A sınıfı dakikası - - - - - - - - -
En fazla - - - - - - - - -
B sınıfı dakikası 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
En fazla 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 dakikası 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r dakikası 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max=Nominel boyut 41 46 50 55 60 65 70 75 80
A sınıfı dakikası - - - - - - - - -
B sınıfı dakikası 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
1000 çelik ürünü başına ağırlık ((≈ kg)       - - - - - - - - -



Avantajları:

  1. İnce pitch bultları, yüksek dayanıklılıklı bağlantılar gerektiren durumlarda yaygın olarak kullanılır.mümkün kılıyorBolt, kuvveti daha küçük bir temas alanına dağıtmak için, böylece birim alan başına gücü artırır.Bu, boğazın daha yüksek gerilmeye dayanabilmesini ve aynı yükle karşılaştırıldığında daha yüksek taşıma kapasitesine sahip olmasını sağlar.
  2. İnce pitç tasarımiplikBolt ve fındık arasında daha sıkı bir uyum sağlayarak montaj sürecinde boşlukları ve gevşekliği azaltır, montaj hassasiyetini artırır.ve bağlantının istikrarını ve güvenilirliğini sağlamak.
  3. İnce tonlama tasarımı,boşluksıkı bir şekilde, mühürleme kapasitesini arttırır ve mühürleme gerektiren uygulamalar için uygundur.
  4. Altı açılı kafa tasarımıüst düzeyYakalama ve tork aktarım verimliliği, montaj ve sökme süreçleri sırasında çubuk ya da tornavida gibi aletlerle vida ile manipüle edilmesini kolaylaştırır.

Özellikleri:

  1. İyi bir tonlama tasarımı: Daha önce de belirtildiği gibi, ince bir iplik bu cıvataların ana özelliğidir ve yukarıda belirtilen avantajları sağlar.
  2. Altıgen Baş: Altıgen kafa tasarımı, çalışma sırasında istikrar ve araçlarla kolay dönüş sağlıyor.
  3. İyi Değişkenlik: Birleştirilmiş uluslararası standartlara göre, bu cıvatalar kullanıcının onları seçmesini ve değiştirmesini kolaylaştıran iyi bir değiştirilebilirliğe sahiptir.

Uygulamalar:

  1. Yüksek Hassasiyetli Aletler: Yüksek hassasiyet ve mükemmel mühürleme performansı nedeniyle, ince pitch bultları sıklıkla hassas bağlantılar gerektiren ekipmanlarda kullanılır.hassas aletler ve havacılık ekipmanları gibi.
  2. titreşim ortamları: İnce pitch bıçaklarının yüksek dayanıklılığı ve üstün kilitleme performansı, onları otomobiller, motosikletler ve gemiler gibi titreşim ve darbeye maruz kalan uygulamalar için uygundur.
  3. Mühürleme Uygulamalar: İnce pitch boğazlarının sıkı uyumları, boru hattları ve yakıt tankları gibi mühürleme uygulamaları için özellikle uygundur.
