DIN 471 SUS304 / 65Mn Parkerizing Destek Halkaları Normal Tipi Şaftalar İçin

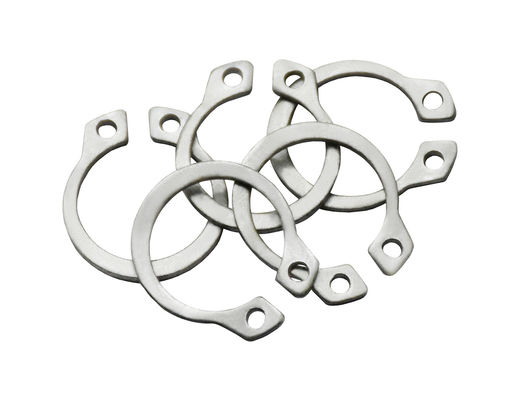

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

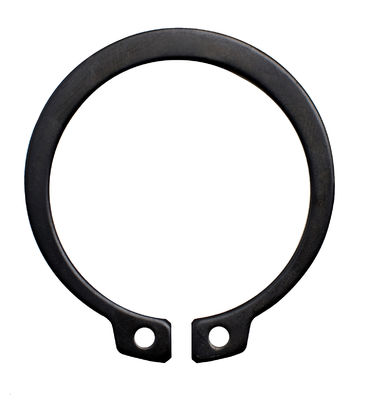

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

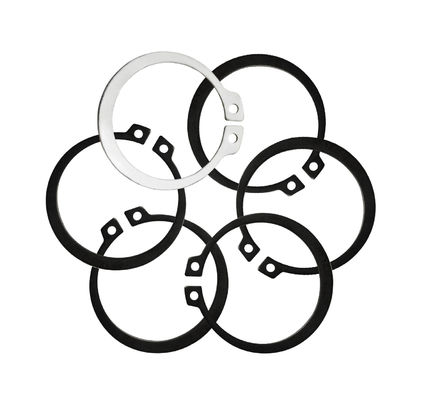

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

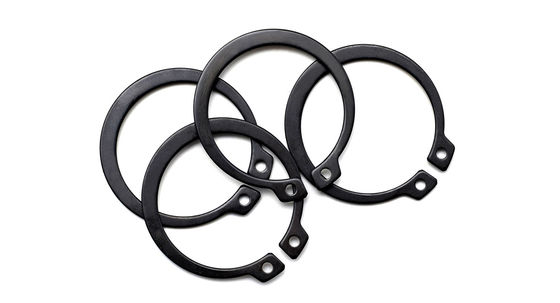

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts

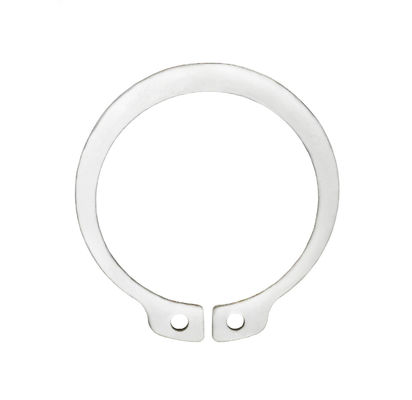

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Menşe yeri JIANG SU PROVINCESİ ÇIN
Marka adı YingYan
Sertifika ISO9000
Model numarası Φ17-Φ270
Min sipariş miktarı 1000 adet
Fiyat negotiable
Ambalaj bilgileri karton/plastik torba/sarma filmi/palet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı Çubuklar için tutma halkaları - Normal tip Standart GB/DIN/ASME/EN/ISO vb.
Türü Tutma halkaları Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Vurgulamak

Sıfırlar

,

Dayanma Halkaları

,

Parkerize Tutma Halkaları
Mesaj bırakın
Ürün Açıklaması

DIN471 SUS304/65Mn Siyah/Parkerizing/Dacromet/Plain/Galvanizeation Çaplar İçin Tutma Halkaları - Normal Tip Φ17-Φ270



DIN 471 SUS304 / 65Mn Parkerizing Destek Halkaları Normal Tipi Şaftalar İçin 0

İsimsel çapı 8 9 10 11 12 13 14
d ①
s En fazla 0.8 0.8 1 1 1 1 1
dakikası 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc En fazla 9.06 10.16 11.16 12.16 13.36 14.46 15.46
dakikası 8.6 9.7 10.7 11.7 12.9 14 15
a) En fazla 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 dakikası 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
1000 birim başına ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
İsimsel çapı 15 16 17 18 19 20 21
d ①
s En fazla 1 1 1 1 1 1 1
dakikası 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc En fazla 16.56 17.66 18.72 19.92 20.92 21.92 22.92
dakikası 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) En fazla 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 dakikası 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
1000 birim başına ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
İsimsel çapı 22 24 25 26 28 30 31
d ①
s En fazla 1 1.2 1.2 1.2 1.2 1.2 1.2
dakikası 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc En fazla 23.92 26.32 27.32 28.32 30.6 32.6 33.9
dakikası 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) En fazla 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 dakikası 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
1000 birim başına ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
İsimsel çapı 32 34 35 36 37 38 40
d ①
s En fazla 1.2 1.5 1.5 1.5 1.5 1.5 1.75
dakikası 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc En fazla 34.9 37 38.3 39.3 40.3 41.3 44.4
dakikası 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) En fazla 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 dakikası 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
1000 birim başına ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
İsimsel çapı 42 45 47 48 50 52 55
d ①
s En fazla 1.75 1.75 1.75 1.75 2 2 2
dakikası 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc En fazla 46.4 49.4 51.6 52.6 55.3 57.3 60.3
dakikası 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) En fazla 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 dakikası 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
1000 birim başına ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
İsimsel çapı 56 58 60 62 63 65 68
d ①
s En fazla 2 2 2 2 2 2.5 2.5
dakikası 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc En fazla 61.3 63.3 65.3 67.3 68.3 70.3 73.6
dakikası 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) En fazla 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 dakikası 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
1000 birim başına ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
İsimsel çapı 70 72 75 78 80 82 85
d ①
s En fazla 2.5 2.5 2.5 2.5 2.5 2.5 3
dakikası 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc En fazla 75.6 77.6 80.6 83.8 86.8 88.8 91.8
dakikası 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) En fazla 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 dakikası 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
1000 birim başına ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
İsimsel çapı 88 90 92 95 98 100 102
d ①
s En fazla 3 3 3 3 3 3 4
dakikası 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc En fazla 94.8 96.8 98.8 101.8 104.8 106.8 109.3
dakikası 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) En fazla 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 dakikası 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
1000 birim başına ≈ kg 28 31 32 35 37 38 55
İsimsel çapı 105 108 110 112 115 120 125
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 113.3 116.3 118.3 120.3 123.5 128.5 133.5
dakikası 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) En fazla 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 dakikası 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
1000 birim başına ≈ kg 56 60 64.5 72 74.5 77 79
İsimsel çapı 130 135 140 145 150 155 160
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 138.5 143.5 148.5 153.5 159.5 165.5 170.5
dakikası 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) En fazla 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 dakikası 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
1000 birim başına ≈ kg 82 84 87.5 93 105 107 110
İsimsel çapı 165 170 175 180 185 190 195
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 176 181 186.2 191.2 196.2 201.2 206.2
dakikası 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) En fazla 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 dakikası 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
1000 birim başına ≈ kg 125 140 150 165 170 175 183
İsimsel çapı 200 210 220 230 240 250 260
d ①
s En fazla 4 5 5 5 5 5 5
dakikası 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc En fazla 211.2 223.7 233.7 243.7 254 264 277
dakikası 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) En fazla 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 dakikası 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
1000 birim başına ≈ kg 195 270 315 330 345 360 375
İsimsel çapı 270 280 290 300
d ①
s En fazla 5 5 5 5
dakikası 4.88 4.88 4.88 4.88
dc En fazla 287 297 307 317
dakikası 284.19 294.19 304.19 314.19
a) En fazla 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 dakikası 5 5 5 5
d2 236 246 256 266
1000 birim başına ≈ kg 388 400 415 435


Borlar için tutma halkaları - Normal Tipi, mekanik tasarımdaki yaygın bir bağlama türüdür ve öncelikle aksların üzerindeki parçaları sabitlemek ve hareket etmelerini veya düşmelerini önlemek için kullanılır.İşte özelliklere bir giriş., avantajları ve bu tür bir destek halkasının uygulanabilir senaryoları:

Özellikleri:

  1. 1DIN471 standardına uymak şartıyla, bu tutma halkaları genellikle çeşitli standart boyutlarda bulunur.Açı çapına ve sabitlenmesi gereken parçanın boyutuna göre uyarlanabilir.
  2. 2.Destek halkası genellikle merkezinde bir delik bulunan, basit, güvenilir ve kolay monte edilebilen dairesel bir metal levha ile yapılır.
  3. 3.Destek halkası, özel araçlara veya ekipmanlara gerek kalmadan, aksel olarak itmek veya dokunarak aksaya monte edilebilir, bu da montajını kolaylaştırır.
  4. 4.Koruyucu halkalar, çok çeşitli çevresel gereksinimleri karşılamak için çeşitli malzemelerden yapılabilir.

Avantajları:

  • 1Destek halkaları yerleştirmek, mekanik sistemin güvenliğini ve istikrarını sağlayarak parçaların aksdan hareket etmesini veya düşmesini etkili bir şekilde engelleyebilir.
  • 2Yapılarının basitliği nedeniyle, tutma halkalarının nispeten düşük üretim maliyetleri vardır ve bu da onları büyük ölçekli üretim için uygundur.
  • 3Destek halkaları DIN471 standardına uygun olarak üretildiğinden, yüksek uyarlanabilirlik ve güçlü çok yönlülük göstererek çeşitli aks çaplarına ve parça boyutlarına adapte olabilirler.
  • 4. Dayanım halkasının yapısının basitliği nedeniyle, hem montaj hem de çıkarma işlemleri nispeten basit,ekipmanların bakımını ve parçaların değiştirilmesini kolaylaştıran.

Uygulanabilir Senaryolar:

  • Aksa üzerindeki aktarım parçaları: Dişliler ve katran tekerlekleri gibi aktarım sistemlerinde, parçaları akslara sabitlemek için destek halkaları kullanılabilir.
  • rulman sabitleme: Bazı uygulamalarda, destek halkalarının oynadığı akslardaki rulmanların istikrarını sağlamak gerekir.
  • Konumlandırma elemanları: Tutma halkaları, akslardaki diğer parçaların kesin göreceli konumlarını sağlayan konumlandırma elemanları olarak da hizmet edebilir.
  • Sık sık parça değiştirme senaryoları: Kurulum ve çıkarma kolaylığı nedeniyle, destek halkaları, sık sık parça değiştirmesi gereken senaryolar için özellikle uygundur.örneğin test ekipmanlarında ve test banklarında.

Özetle, delikler için tutma halkaları - normal tip basit yapıları, uygun montajı, düşük maliyetleri ve güçlü uyarlanabilirliği olan, çeşitli mekanik sistemlerde yaygın olarak kullanılan bağlayıcılardır.
