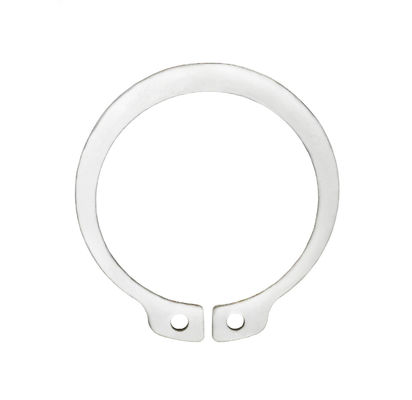

Karbon Çelik 65Mn Dacromet Saklama Halkaları DIN471 Normal Tip

  • Carbon Steel 65Mn Dacromet Retaining Rings For Shafts DIN471 Normal Type
Menşe yeri JIANG SU PROVINCESİ ÇIN
Marka adı YingYan
Sertifika ISO9000
Model numarası Φ8-Φ50
Min sipariş miktarı 1000 adet
Fiyat negotiable
Ambalaj bilgileri Küçük Kutular, Plastik Poşetler, Kartonlarda Dökme,

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı Çubuklar için tutma halkaları - Normal tip Standart GB/DIN/ASME/EN/ISO vb.
Malzeme 65 Milyon Türü Tutma halkaları
Bitir. Dakromet Paket PE Torbası+Etiket+Karton
Yüzey işlemi Dakromet Boyut Φ8-Φ50/Gereksinimlerinize göre
Vurgulamak

Dacromet Destek Halkaları

,

Karbon çelik 65Mn tutma halkaları

,

Şafta Din 471 Çember
Mesaj bırakın
Ürün Açıklaması

DIN471 Çubuklar için Destek Halkaları - Normal Tipi Karbon Çelik 65Mn Dacromet Φ8-Φ50





Karbon Çelik 65Mn Dacromet Saklama Halkaları DIN471 Normal Tip 0

İsimsel çapı 8 9 10 11 12 13 14
d ①
s En fazla 0.8 0.8 1 1 1 1 1
dakikası 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc En fazla 9.06 10.16 11.16 12.16 13.36 14.46 15.46
dakikası 8.6 9.7 10.7 11.7 12.9 14 15
a) En fazla 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 dakikası 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
1000 birim başına ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
İsimsel çapı 15 16 17 18 19 20 21
d ①
s En fazla 1 1 1 1 1 1 1
dakikası 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc En fazla 16.56 17.66 18.72 19.92 20.92 21.92 22.92
dakikası 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) En fazla 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 dakikası 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
1000 birim başına ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
İsimsel çapı 22 24 25 26 28 30 31
d ①
s En fazla 1 1.2 1.2 1.2 1.2 1.2 1.2
dakikası 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc En fazla 23.92 26.32 27.32 28.32 30.6 32.6 33.9
dakikası 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) En fazla 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 dakikası 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
1000 birim başına ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
İsimsel çapı 32 34 35 36 37 38 40
d ①
s En fazla 1.2 1.5 1.5 1.5 1.5 1.5 1.75
dakikası 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc En fazla 34.9 37 38.3 39.3 40.3 41.3 44.4
dakikası 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) En fazla 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 dakikası 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
1000 birim başına ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
İsimsel çapı 42 45 47 48 50 52 55
d ①
s En fazla 1.75 1.75 1.75 1.75 2 2 2
dakikası 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc En fazla 46.4 49.4 51.6 52.6 55.3 57.3 60.3
dakikası 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) En fazla 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 dakikası 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
1000 birim başına ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
İsimsel çapı 56 58 60 62 63 65 68
d ①
s En fazla 2 2 2 2 2 2.5 2.5
dakikası 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc En fazla 61.3 63.3 65.3 67.3 68.3 70.3 73.6
dakikası 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) En fazla 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 dakikası 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
1000 birim başına ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
İsimsel çapı 70 72 75 78 80 82 85
d ①
s En fazla 2.5 2.5 2.5 2.5 2.5 2.5 3
dakikası 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc En fazla 75.6 77.6 80.6 83.8 86.8 88.8 91.8
dakikası 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) En fazla 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 dakikası 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
1000 birim başına ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
İsimsel çapı 88 90 92 95 98 100 102
d ①
s En fazla 3 3 3 3 3 3 4
dakikası 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc En fazla 94.8 96.8 98.8 101.8 104.8 106.8 109.3
dakikası 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) En fazla 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 dakikası 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
1000 birim başına ≈ kg 28 31 32 35 37 38 55
İsimsel çapı 105 108 110 112 115 120 125
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 113.3 116.3 118.3 120.3 123.5 128.5 133.5
dakikası 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) En fazla 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 dakikası 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
1000 birim başına ≈ kg 56 60 64.5 72 74.5 77 79
İsimsel çapı 130 135 140 145 150 155 160
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 138.5 143.5 148.5 153.5 159.5 165.5 170.5
dakikası 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) En fazla 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 dakikası 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
1000 birim başına ≈ kg 82 84 87.5 93 105 107 110
İsimsel çapı 165 170 175 180 185 190 195
d ①
s En fazla 4 4 4 4 4 4 4
dakikası 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc En fazla 176 181 186.2 191.2 196.2 201.2 206.2
dakikası 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) En fazla 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 dakikası 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
1000 birim başına ≈ kg 125 140 150 165 170 175 183
İsimsel çapı 200 210 220 230 240 250 260
d ①
s En fazla 4 5 5 5 5 5 5
dakikası 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc En fazla 211.2 223.7 233.7 243.7 254 264 277
dakikası 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) En fazla 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 dakikası 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
1000 birim başına ≈ kg 195 270 315 330 345 360 375
İsimsel çapı 270 280 290 300
d ①
s En fazla 5 5 5 5
dakikası 4.88 4.88 4.88 4.88
dc En fazla 287 297 307 317
dakikası 284.19 294.19 304.19 314.19
a) En fazla 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 dakikası 5 5 5 5
d2 236 246 256 266
1000 birim başına ≈ kg 388 400 415 435





Özellikleri:

  • Farklı aks çaplarına ve sabitlenmesi gereken parçaların boyutlarına uyum sağlamak için, bu destek halka seçimi için çeşitli standart boyutlarda mevcuttur.
  • Destek halka, merkezinde bir açıklığı olan dairesel bir metal diskten yapılmıştır ve kolaylaştırıcı basit bir yapıya sahiptir.Kolaykurulum.
  • Tutma halkasıZorlanmadanAksyal itme ve dokunma ile aksaya monte edilmiş, herhangi bir özel araç veya ekipman gerekliliğini ortadan kaldırmıştır.
  • Çeşitli çalışma ortamları ve tutma halkalarının gereksinimleri nedeniyle, çeşitli malzemelerden yapılırlar.dahilPaslanmaz çelik, karbon çelik, bakır alaşımları ve daha fazlası.

Avantajları:

  • Tutuklama halkaları, mekanik sistemlerin istikrarını ve güvenilirliğini etkili bir şekilde yer değiştirmesini veyaayrılmaAks'tan parçalar.
  • ÇünkübasitYapı, tutma halkaları büyük ölçekli üretim için uygundur ve bu da nispeten düşük üretim maliyetleri ile sonuçlanır.
  • Yüksek uyarlanabilirlik: Destek halkaları, güçlü çok yönlülük göstererek çeşitli aks çaplarına ve parça boyutlarına adapte olabilir.
  • Kolay Bakım: Hem tutma halkalarının montajı hem de çıkarılması nispeten basittir ve ekipmanın bakımını ve parçaların değiştirilmesini kolaylaştırır.

Uygulanabilir Senaryolar:

  • Aksa üzerindeki aktarım parçaları: Dişliler ve katran tekerlekleri gibi aktarım sistemlerinde, parçaları akslara sabitlemek için destek halkaları kullanılabilir.
  • rulman sabitleme: Bazı uygulamalarda, destek halkalarının oynadığı akslardaki rulmanların istikrarını sağlamak gerekir.
  • Konumlandırma elemanları: Tutma halkaları, akslardaki diğer parçaların kesin göreceli konumlarını sağlayan konumlandırma elemanları olarak da hizmet edebilir.
  • Sık sık parça değiştirme senaryoları: Kurulum ve çıkarma kolaylığı nedeniyle, destek halkaları, sık sık parça değiştirme gerektiren senaryolar için özellikle uygundur.örneğin test ekipmanlarında ve test banklarında.
