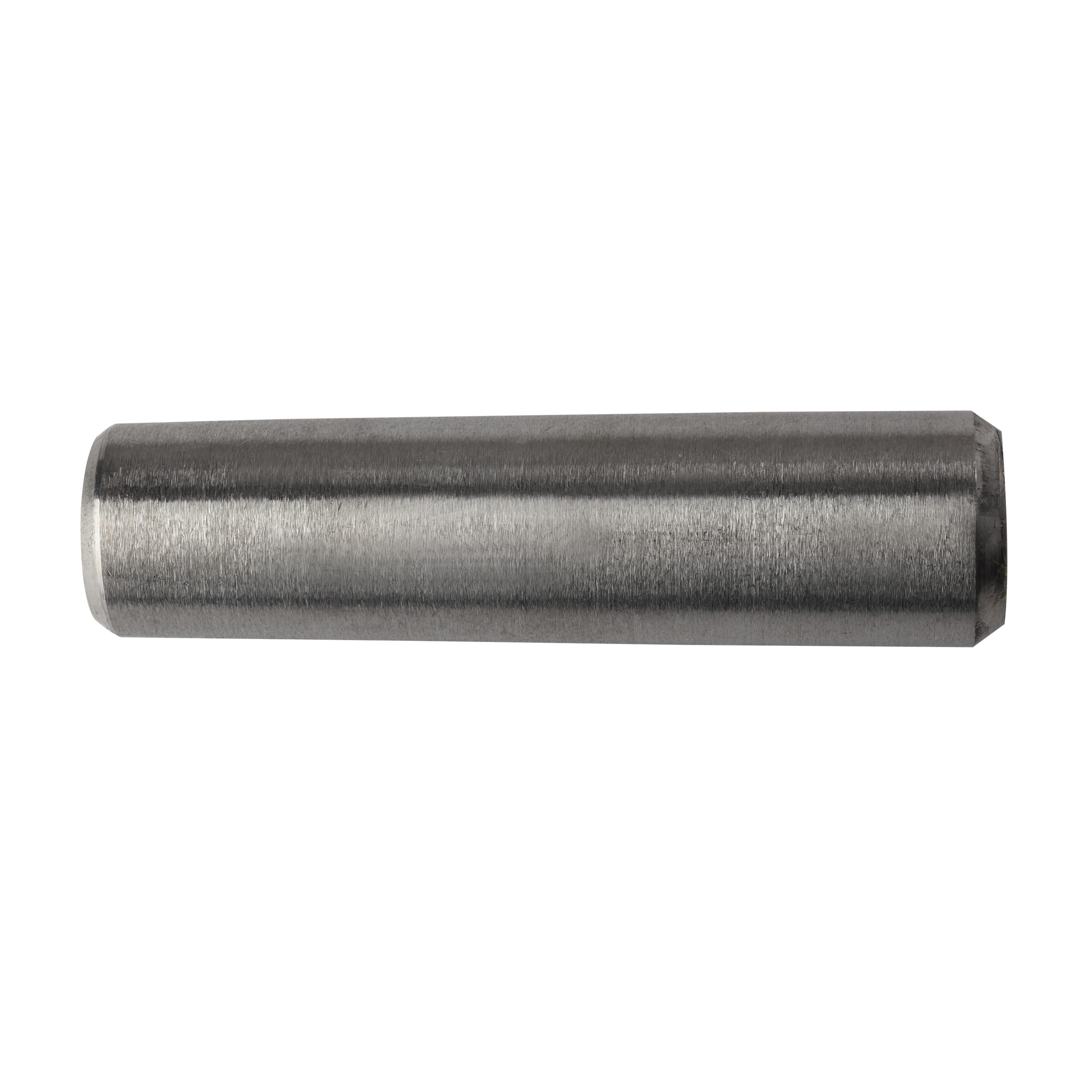

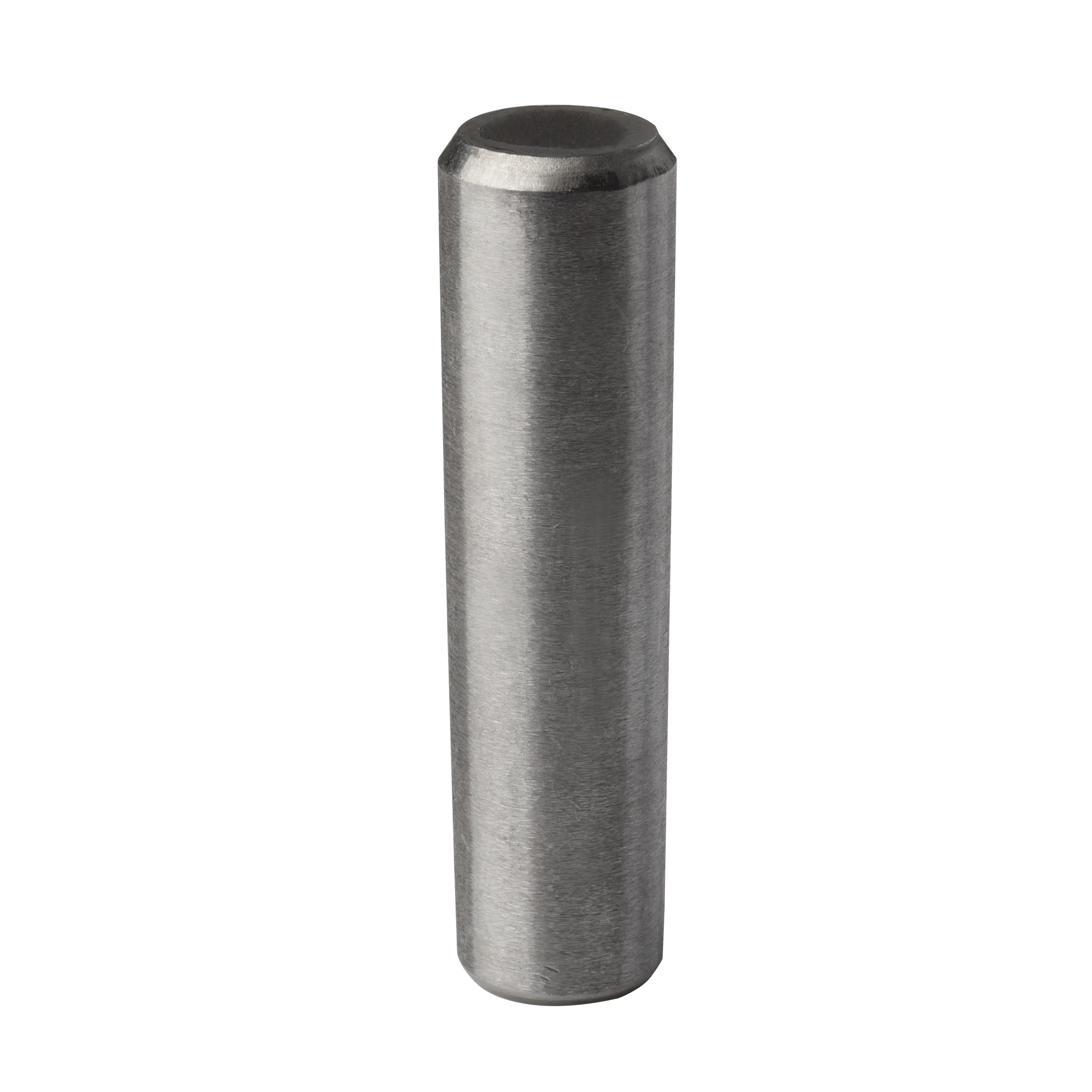

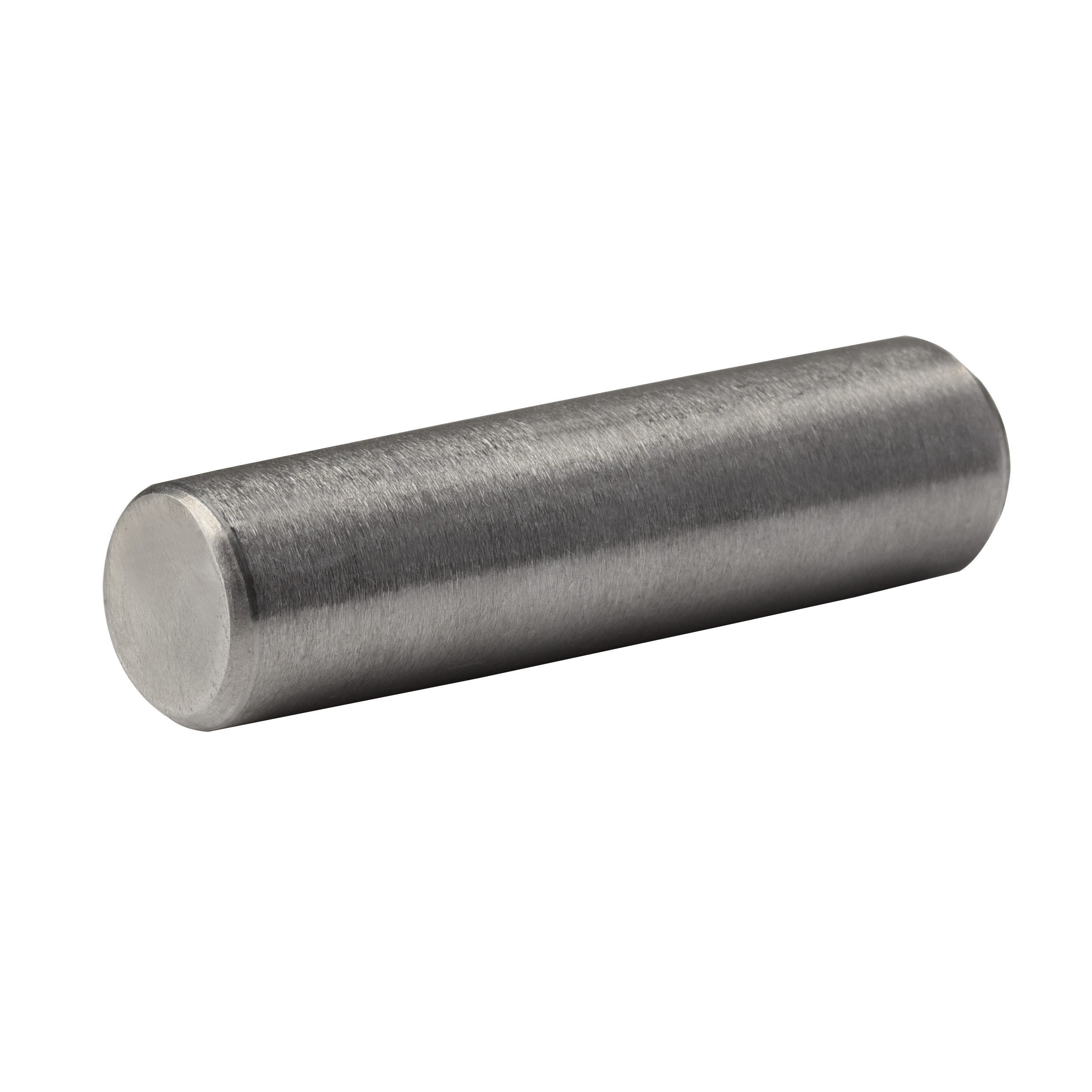

ISO2339 DIN EN 22339 Basit Taper Pins Karbon Çelik A3 30mm - 90mm
| Menşe yeri | JIANG SU PROVINCESİ ÇIN |
|---|---|
| Marka adı | YingYan |
| Sertifika | ISO9000 |
| Model numarası | uzunluk 30mm-90mm |
| Min sipariş miktarı | 1000 adet |
| Fiyat | negotiable |
| Ambalaj bilgileri | Küçük Kutular, Plastik Poşetler, Kartonlarda Dökme, |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Adı | Konik Pimler | Standart | GB/DIN/ASME/EN/ISO vb. |
|---|---|---|---|
| Malzeme | A3 Karbon çeliği | Bitir. | Düz, Parlatma |
| Hizmet | OEM/ODM | Şekli | konik |
| Boyut | Φ4-Φ20/ihtiyaçlarınıza göre | Uzunluk | 30mm-90mm/Gereksinimlerinize göre |
| Vurgulamak | ISO2339 Konik Pinler,Karbon çelik A3 Taper Pinler,Döşeme çubukları |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Ürün Açıklaması
ISO2339/DIN EN 22339 Karbon Çelik A3 Düz Taper Pins Φ4-Φ20
| İsimsel çapı | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | Max = nominal boyut (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| dakikası | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a) | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| İsimsel çapı | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | Max = nominal boyut (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| dakikası | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a) | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| İsimsel çapı | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | Max = nominal boyut (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| dakikası | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a) | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Özellikleri
- Bu konik iğne birkıvırcık1 oranı:50, sürtünme yoluyla yan kuvvetleri yeniden yönlendirmesini sağlayarak olağanüstü kendi kendine kilitleme yeteneklerine neden olur.
- Taper pinler silindirli pinlere göre daha yüksek konumlandırma hassasiyetine sahiptir ve tekrarlanan montaj ve yeniden kullanımı sağlar.ÇıkarmaAynı delik içinde konumlandırma doğruluğunu veya bağlantı güvenilirliğini tehlikeye atmaz.
- Konik tasarımları ve kendiliğinden kilitlenmeleri sayesindeözellikleri, konik iğneler nispeten basittir ve kurulması ve çıkarılması kolay.
Avantajlar
- Eşsiz konik tasarımları sayesinde, konik iğneolağanüstü Sürtünme kuvvetlerinden yararlanarak, ek kilitleme cihazlarına gerek kalmadan istikrarlı bir bağlantı sağlarlar..
- Uluslararası standartlara uygun olarak üretilen bu konik iğneler hem yüksek hassasiyetli boyutlara hem de güvenilirliğe sahiptir.sonraTekrarlanan montaj ve sökme, konumlandırma doğruluğu ve bağlantı güvenilirliği etkilenmez.
- Konik özellikleri göz önüne alındığındaveUluslararası standartlara uygunluk, yüksek hassasiyetli konumlandırma ve bağlantı gerektiren çok çeşitli senaryolar için idealdir..
Başvurular
- Makine Mühendisliği: Makine mühendisliği alanında, konik iğneler genellikle rulmanlar ve dişliler gibi hassas konumlandırma ve bağlantı gerektiren bileşenler için kullanılır.
- Kalıp Üretimi: Kalıp üretiminde, farklı kalıp parçalarını sabitlemek için konik iğneler kullanılır, kalıp hassasiyetini ve istikrarını sağlar.
- Otomatik Ekipman: Taper pinler, yüksek hassasiyetli bağlantı ve konumlandırma gerektiren bileşenler için otomatik ekipmanlarda da kullanılır.
ISO 2339 ve DIN EN 22339'un konik iğne için ortak standartlar olmasına rağmen, ürün uzunluğu özellikleri ve diğer ayrıntılar açısından farklılık gösterebileceklerini lütfen unutmayın.Seçim ve kullanım, özel uygulama gereksinimlerine ve senaryolarına dayanmalıdır..
