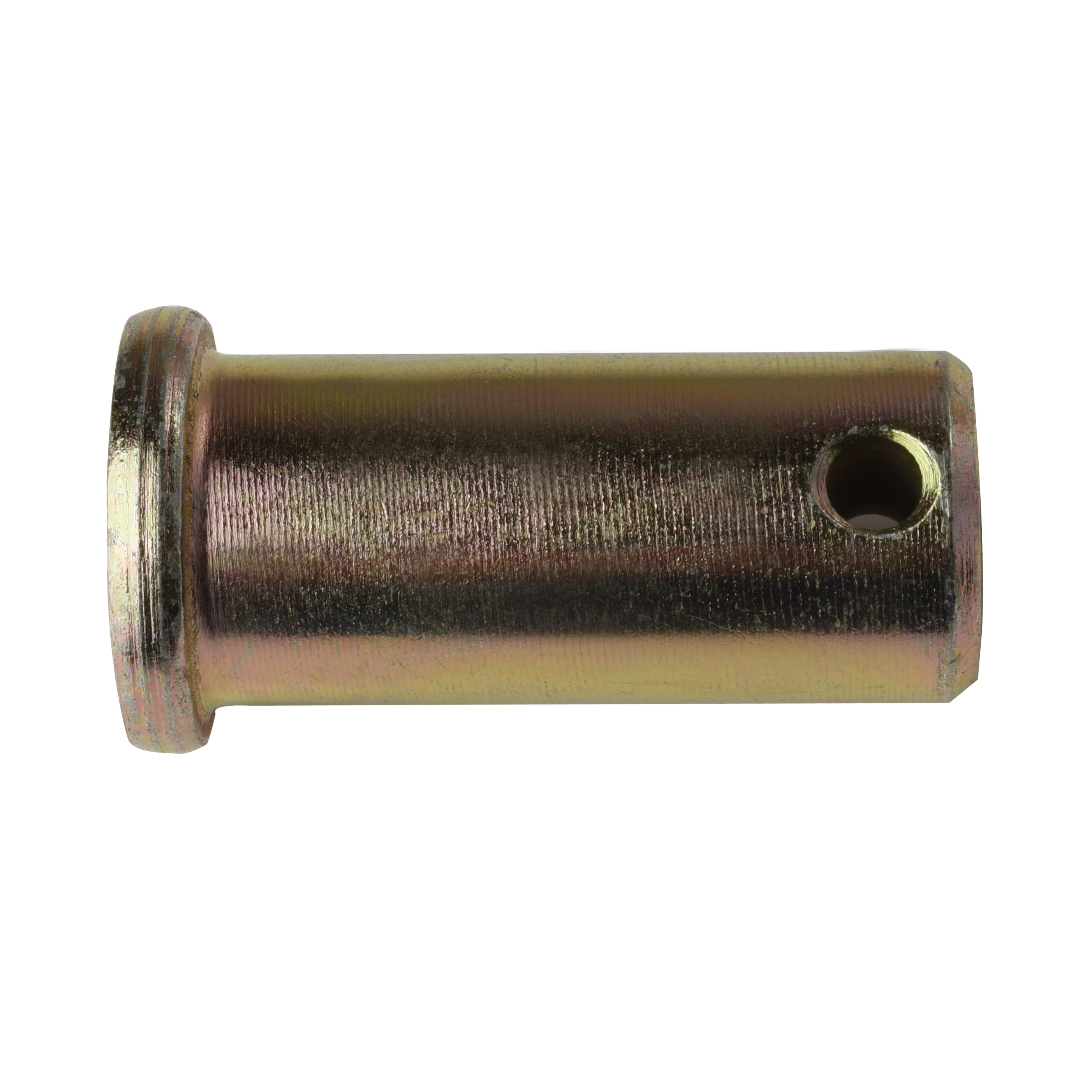

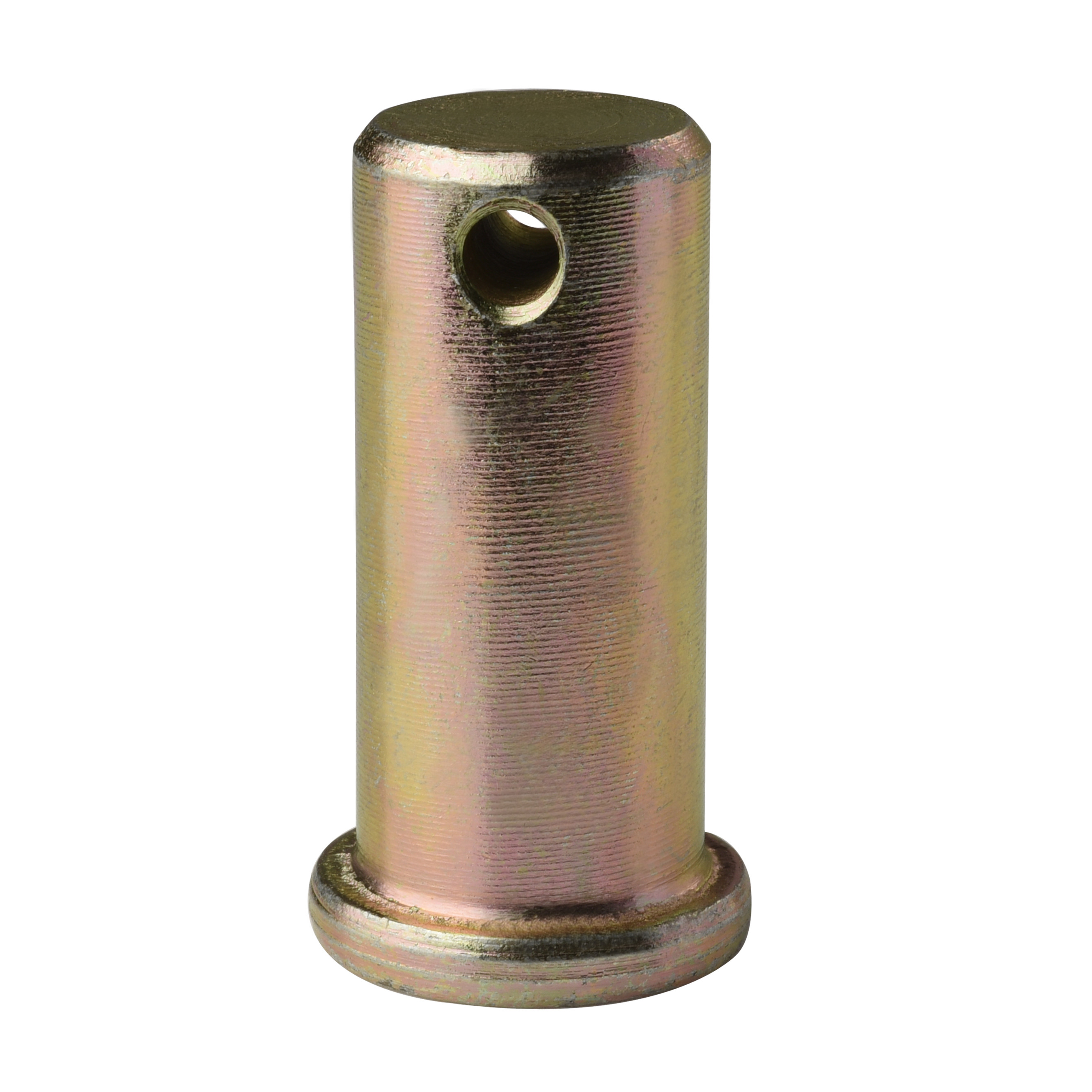

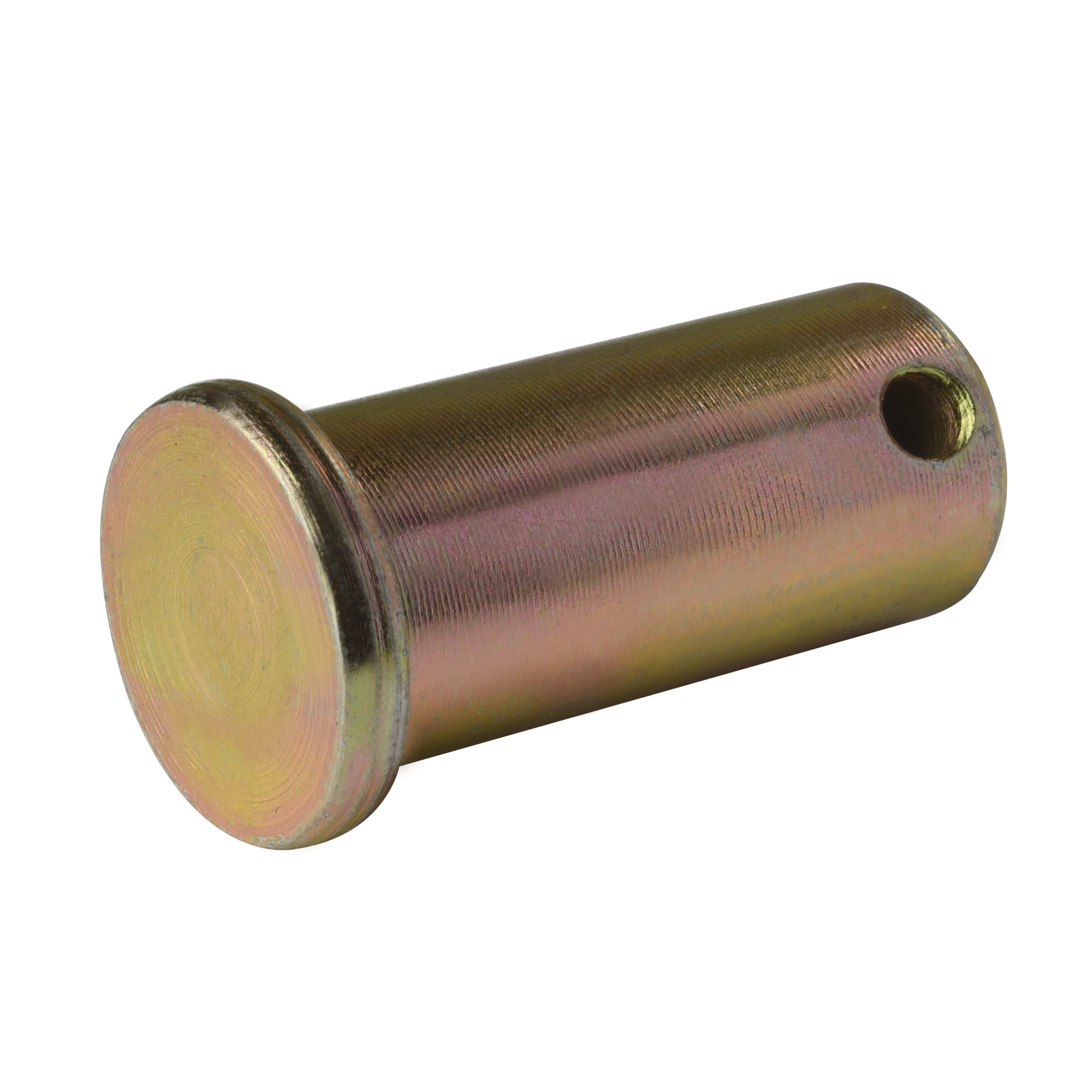

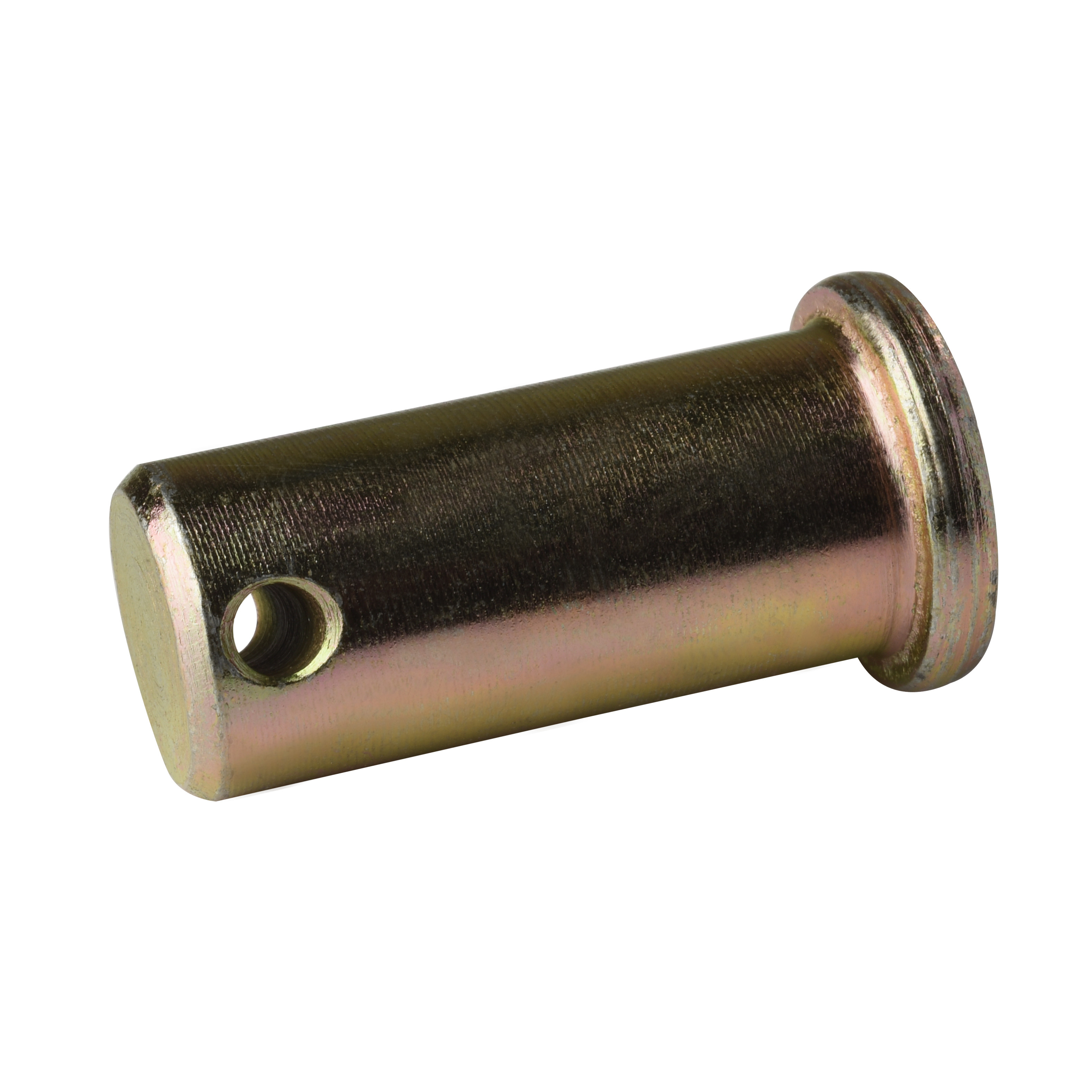

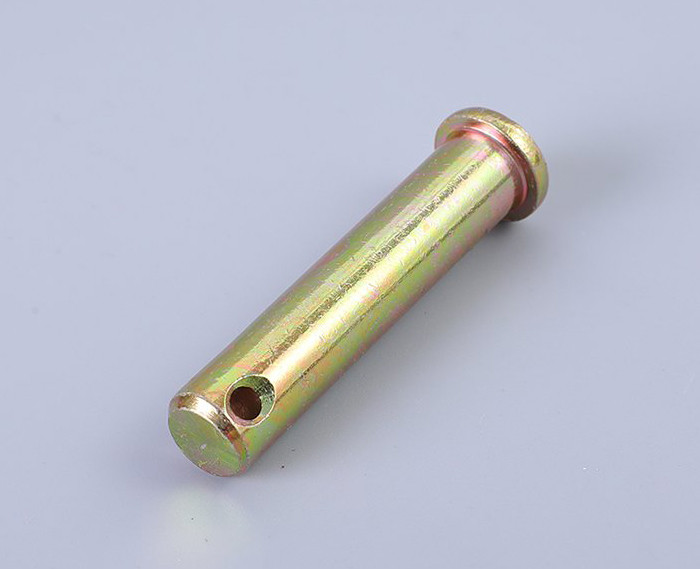

DIN1444 EN22341 ISO 2341 Başı Sinklenmiş Karbon Çelikli Clevis Pin
| Menşe yeri | JIANGSU İLİ ÇİN |
|---|---|
| Marka adı | YingYan |
| Sertifika | ISO9000 |
| Model numarası | Φ10-Φ16 |
| Min sipariş miktarı | 1000 adet |
| Fiyat | negotiable |
| Ambalaj bilgileri | Küçük Kutular, Plastik Torbalar, Kartonlarda Dökme |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Adı | Kafası olan Clevis iğne | Standart | GB/DIN/ASME/EN/ISO vb. |
|---|---|---|---|
| Malzeme | Karbon çeliği 35K | Yüzey işlemi | Çinko levha |
| Renk | Sarı | Sınıf | 8.8 |
| Boyut | Φ10-Φ16/Gereksinimlerinize göre | Uzunluk | 25-40mm/Gereksinimlerinize göre |
| Vurgulamak | Karbon çelik ISO 2341 Clevis Pin,Zenkli ISO 2341 Clevis Pin,Karbon çelik iğne DIN1444 |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ10*32 | Φ10 | 32 | 10000 | |
| Φ16*35 | Φ16 | 35 | 10000 | |
| Φ16*45 | Φ16 | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Ürün Açıklaması
DIN1444 ISO2341 EN22341 Karbon Çelik 35K Çinkolama Sarı Çinko Sınıfı 8.8 Başı Φ10-Φ16 ile Clevis Pins
| İsimsel çapı | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | En fazla | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| dakikası | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | En fazla | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| dakikası | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | En fazla | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| dakikası | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | İsimsel Boyut | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| En fazla | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| dakikası | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Lh | dakikası | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| İsimsel çapı | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | En fazla | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| dakikası | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | En fazla | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| dakikası | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | En fazla | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| dakikası | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | İsimsel Boyut | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| En fazla | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| dakikası | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Lh | dakikası | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| İsimsel çapı | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | En fazla | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| dakikası | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | En fazla | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| dakikası | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | En fazla | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| dakikası | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | İsimsel Boyut | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| En fazla | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| dakikası | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Lh | dakikası | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| İsimsel çapı | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | En fazla | 60 | 70 | 80 | 90 | 100 | ||
| dakikası | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | En fazla | 78 | 90 | 100 | 110 | 120 | ||
| dakikası | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | En fazla | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| dakikası | 10 | 13 | 13 | 13 | 13 | |||
| k | İsimsel Boyut | 12 | 13 | 13 | 13 | 13 | ||
| En fazla | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| dakikası | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Lh | dakikası | 14 | 16 | 16 | 16 | 16 | ||
Özellikleri:
- Kafası olan iğne çubukları DIN1444 ile tasarlanmıştır.uyumUluslararası standartlara uygun, gereksinimleri karşılamak için çeşitli seçenekler sunan geniş bir boyut yelpazesi ile.
- Çeşitli çalışma ortamlarına hitap etmek için, paslanmaz çelik sınıfları 304, 316, 2205, 2507, 310S, 904L ve karbon çelik de dahil olmak üzere çeşitli malzemelerden yapılabilirler.vegereksinimleri.
- DIN1444 iğneleri esas olarak iki şaftı bağlamak veyaEkipmanİş parçacığını yerinde tutmak için, pin kullanılarak bağlantı sağlandıktan sonra, pinin ucundaki deliğe bir bölünmüş pin yerleştirilir.
Avantajları:
- DIN1444'ün neden uygun olmasının nedeniÇeşitliendüstriyel ortamlar ve uygulama senaryoları için çok çeşitli özellikleri ve bol malzeme seçenekleri nedeniyle.
- Tırnaklar ve çorap tırnaklarının kombinasyonu...güvenliBağlantının istikrarı ve güvenilirliği.
- Çember iğnelerinin üretimi ve imalatı, kesin boyutları, ürün kalitesini veDeğişkenlik, bakım ve değiştirme zorluklarını azaltır ve sonuçta maliyetleri tasarruf eder.
Uygulama senaryoları:
- Pompa, Valf ve Borulama Sistemleri: Sıvı taşıma sistemlerinde, DIN1444 iğneleri pompaları, valfleri ve boruları bağlamak ve sabitlemek için yaygın olarak kullanılır.
- Petrokimya Sanayi: Petrokimya endüstrisindeki özel çalışma ortamı nedeniyle korozyona dayanıklı ve yüksek dayanıklılıklı konektörlere ihtiyaç vardır.Çeşitli malzeme seçenekleri ve istikrarlı bağlantı yöntemleri nedeniyle DIN1444 iğneleri ideal bir seçim haline gelir.
- Deniz mühendisliği ekipmanları: DIN1444 pinleri, deniz mühendisliği ekipmanlarında sabit ve güvenilir bir bağlantı sağlar ve ekipmanların zorlu deniz ortamlarında düzgün çalışmasını sağlar.
- Rüzgar Enerjisi Üretimi: DIN1444 iğneleri rüzgar enerjisi üretimindeki ekipmanların bağlanmasında ve sabitlenmesinde de hayati bir rol oynamaktadır.
