DIN1481 Paslanmaz çelik SUS304 Bahar Tipi Düz Pınlar Çukurlu Ağır Tipi Plain

  • DIN1481 Stainless Steel SUS304 Spring Type Straight Pins Slotted Heavy Type Plain
Menşe yeri JIANG SU PROVINCESİ ÇIN
Marka adı YingYan
Sertifika ISO9000
Model numarası Φ4-Φ8
Min sipariş miktarı 1000 adet
Fiyat negotiable
Ambalaj bilgileri Küçük Kutular, Plastik Torbalar, Kartonlarda Dökme

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı Yaylı Tip Düz Pim, Oluklu, Ağır Tip Standart GB/DIN/ASME/EN/ISO/JIS B&vb.
Malzeme paslanmaz çelik SUS304 Yüzey işlemi Polişleme
Renk Ova Boyut Φ4-Φ8/Gereksinimlerinize göre
Uzunluk 10mm-16mm/İhtiyaçlarınıza göre
Vurgulamak

SUS304 Bahar Tipi Düz Pinler

,

DIN1481 Bahar Tipi Düz Pinler

,

Ağır DIN 1481 Pin
Mesaj bırakın
Ürün Açıklaması

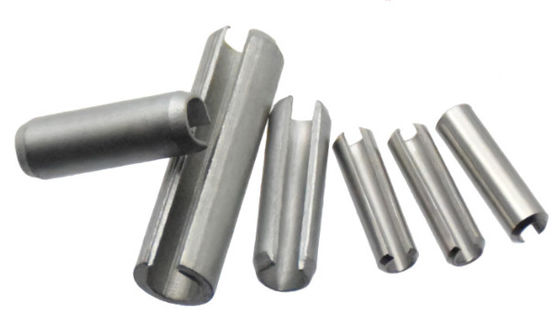

DIN1481 Paslanmaz çelik SUS304 Bahar Tipi Düz Pinler, Çukurlu, Ağır Tipi düz



DIN1481 Paslanmaz çelik SUS304 Bahar Tipi Düz Pınlar Çukurlu Ağır Tipi Plain 0

İsimsel çapı Φ1 Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4
d
a) 0.15 0.25 0.35 0.4 0.5 0.6 0.65
d dakikası   1.2 1.7 2.3 2.8 3.3 3.8 4.4
En fazla   1.3 1.8 2.4 2.9 3.5 4 4.6
d2 ≈   0.8 1.1 1.5 1.8 2.1 2.3 2.8
s 0.2 0.3 0.4 0.5 0.6 0.75 0.8
Minimum kesme direnci, tek (kN) 0.35 0.79 1.41 2.19 3.16 4.53 5.62
Minimum Çift Kısma,kN 0.7 1.58 2.82 4.38 6.32 9.06 11.24
İsimsel çapı Φ4.5 Φ5 Φ6 Φ8 Φ10 Φ12 Φ13
d
a) 0.8 0.9 1.2 2 2 2 2
d dakikası   4.9 5.4 6.4 8.5 10.5 12.5 13.5
En fazla   5.1 5.6 6.7 8.8 10.8 12.8 13.8
d2 ≈   2.9 3.4 3.9 5.5 6.5 7.5 8.5
s 1 1 1.25 1.5 2 2.5 2.5
Minimum kesme direnci, tek (kN) 7.68 8.77 13.02 21.38 35.08 52.07 57.55
Minimum Çift Kısma,kN 15.36 17.54 26.04 42.76 70.16 104.1 115.1
İsimsel çapı Φ14 Φ16 Φ18 Φ20 Φ21 Φ25 Φ28
d
a) 2 2 2 3 3 3 3
d dakikası   14.4 16.5 18.5 20.5 21.5 25.5 28.5
En fazla   14.8 16.8 18.9 20.9 21.9 25.9 28.9
d2 ≈   8.5 10.5 11.5 12.5 13.5 15.5 17.5
s 3 3 3.5 4 4 5 5.5
Minimum kesme direnci, tek (kN) 72.36 85.51 111.27 140.32 149.09 219.25 271.32
Minimum Çift Kısma,kN 144.7 171 222.5 280.6 298.2 438.5 542.6
İsimsel çapı Φ30 Φ32 Φ35 Φ38 Φ40 Φ45 Φ50
d
a) 3 3 3 4 4 4 4
d dakikası   30.5 32.5 35.5 38.5 40.5 45.5 50.5
En fazla   30.9 32.9 35.9 38.9 40.9 45.9 50.9
d2 ≈   18.5 20.5 21.5 23.5 25.5 28.5 31.5
s 6 6 7 7.5 7.5 8.5 9.5
Minimum kesme direnci, tek (kN) 315.72 342.03 429.73 501.53 534.42 680.22 843.57
Minimum Çift Kısma,kN 631.4 684 859 1003 1068 1360 1685






Özellikleri:

  1. Bu silindirli iğnelerdonanımlıEksen uzunluğu boyunca yuvaları, montaj sırasında elastik deformasyon sağlayarak yerleştirmeyi ve sabitlemeyi kolaylaştırır.
  2. Bu silindirli iğneler- Ne?Karbon çelik veya diğer yüksek dayanıklı malzemeler, önemli germe ve kesme kuvvetlerine dayanmalarını sağlar.
  3. Tırnakların uçları işlenerekÇemberlenmişyüzeyler, yerleştirmeyi daha uygun hale getirir ve montaj sırasında diğer bileşenlere zarar verme riskini azaltır.
  4. Çukurun içine yerleştirildikten sonra, iğneler hafifçe genişler, bu da onları delik duvarlarına sıkıca bağlayan ve istikrarlı bir bağlantı sağlayan bir dış gerilim yaratır.

Avantajları:

  1. Çukurlu tasarımları sayesinde veÇemberlenmişSonları, ağır işlevli düz yuvarlaklı yay iğneleri, karmaşık montaj araçlarına veya özel tekniklere ihtiyaç duyulmaması için önceden üretilmiş deliklere kolayca yerleştirilebilir.
  2. Tırnaklar.genişleticiDoğaSonuçlardelik duvarlarına daha sıkı bir şekilde uyum sağlayarak bağlantının istikrarını arttırır.Uygulamanın dayanıklılığını sağlamak ve genel ömrünü uzatmak.
  3. Ağır işlevli düz yuvarlaklı yay ipleri, kolay monte ve çıkarma için tasarlanmıştır, bu da onları özellikle çok çeşitli makinelerde ve ekipmanlarda kullanmak için idealdir.içindeSık sık sökülmesi ve yeniden monte edilmesi gereken durumlar, örneğin menteşeler, yaylar ve güç aktarım bileşenleri.Çok yönlülükleri bu uygulamalarda önemli faydalar sağlar.

Uygulamalar:

  1. Hinge bağlantıları:Ağır iş içinDüz.Çukurlu yay çubuklarıGenellikle menteşe bağlantılarında kullanılırlar, ihtiyaç duyulduğunda menteşenin serbestçe dönmesini sağlayan kararlı bir bağlantı sağlarlar.
  2. Bahar Bağlantısı: Bahar uygulamalarında, bu iğneler, hareketin veya gevşemenin önlenmesi için, baharların uçlarını sabitlemek için kullanılabilir.
  3. Güç iletme bileşenleri: Güç iletme sistemlerinde, dişliler, şaftlar,ve bağlayıcılar.
